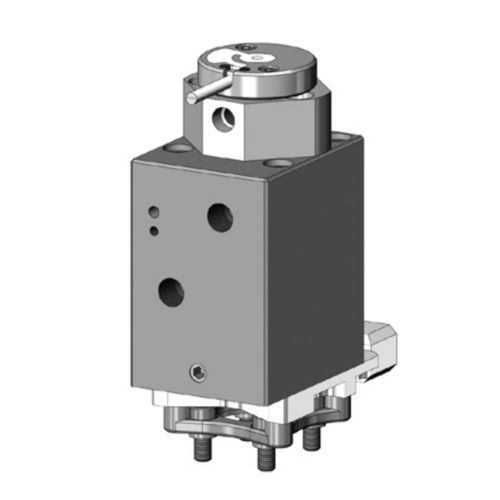

Actionneur hydraulique HYC4520M

linéaireà pistondouble effet

Actionneur pour systèmes à collecteur, boulonné sur le collecteur. Une plaque de refroidissement indispensable est placée entre l’actionneur et le collecteur afin de refroidir l’actionneur et de l’isoler thermiquement de la surface chaude du collecteur. Fonctionnement par tige de soupape Fluide de service : hydraulique Pression de service 3 l/min Série HYC4520M05 3 l/min Temps de réponse ~0,5 s Réglage ±1,5 mm via des filetages de réglage depuis l'extérieur (1 740 psi) Raccords M12x1,5 (8-L) a) fermée b) ouverte Refroidissement Fluide : eau de refroidissement Débit : 6 l/min Raccords M12x1,5 (8-L) max. 3 actionneurs en série c) positions différentes sur la plaque de refroidissement Aiguille de soupape Diamètre de l’aiguille de soupape Ø 6 mm, Ø 8 mm Fixation Raccord rapide, anti-rotation Versions disponibles F/-R sans capteur de position -F = Refroidissement complet pour le guidage de l'aiguille de vanne -R = Refroidissement réduit pour le guidage de l'aiguille de vanne Nous recommandons de refroidir l'actionneur après la fin de la production pendant 60 minutes à 30 °C afin de le protéger contre la surchauffe due au flux de chaleur provenant du collecteur.
