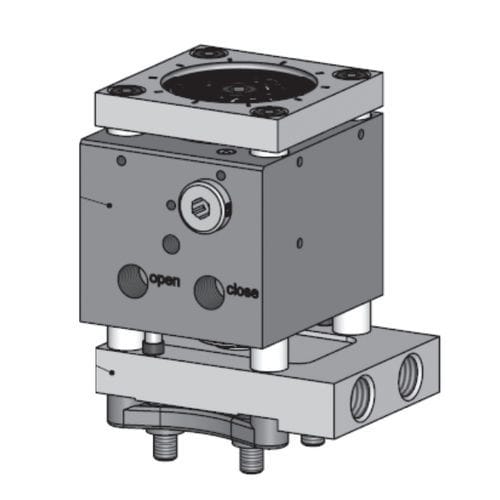

Actionneur pneumatique PB series

linéaireà détection de positionavec capteur en option

La série d'actionneurs pneumatiques PB à refroidissement actif est fixée au collecteur à l'aide de vis. Chaque actionneur est disponible avec, en option, ♦ un thermocouple (TC) ♦ et d’un capteur de position (PS) breveté Le capteur de position détecte la position de la goupille et envoie un signal aux produits activeGate®, assurant ainsi un contrôle de position en boucle fermée ou une indication de la position de la goupille et une surveillance de la vitesse grâce à l’interface de surveillance des vannes (VMI). Tous les actionneurs de la série PB présentent les caractéristiques suivantes : ♦ Réglage aisé de la goupille de vanne grâce à une découpe dans la plaque de serrage supérieure ♦ Raccord rapide de la goupille de vanne ♦ Dispositif anti-rotation de la goupille de vanne Refroidissement de l’actionneur La plaque de refroidissement située entre l’actionneur et le collecteur (non illustrée) assure un refroidissement actif du guide-aiguille et de l’actionneur afin de les isoler thermiquement de la surface chaude du collecteur. Il est possible de raccorder en série jusqu’à trois actionneurs pour créer un circuit de refroidissement indépendant visant à prévenir leur surchauffe. Le maintien du refroidissement de l’actionneur pendant quinze minutes après la fin de la production permet d’éviter toute surchauffe. La plaque de refroidissement (B) peut pivoter indépendamment du boîtier de l’actionneur (A). Diamètre de la goupille de vanne : 3 mm, 3,8 mm, 5 mm, 5 mm, 6 mm, 8 mm Série de buses : 06E, 09E, 12E, 12E, 16E, 22E Réglage de la tige : ± 1 mm, ± 1,5 mm, ± 1,5 mm Forces de fermeture min./max. : 754/1 508 N, 1 696/3 393 N, 3 016/6 032 N Forces d'ouverture min./max. 526/1 052 N 1 468/2 937 N 2 788/5 576 N Pression pneumatique min./max. 6/12 bar (87/175 psi) 6/12 bar (87/175 psi) 6/12 bar (87/175 psi) Course de l'aiguille de la vanne 8 mm 16 mm 16 mm Raccords pneumatiques M10x1,0 M10x1,0 M10x1,0 Température de refroidissement 30/60 °C 30/60 °C 30/60 °C Raccords de refroidissement M12x1,5 M12x1,5 M12x1,5
