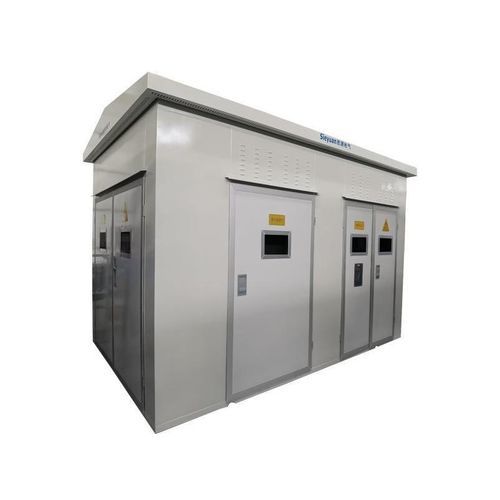

Dispositif de mise à la terre

Description Le système de mise à la terre flexible associe les technologies de mise à la terre par résonance et à basse résistance, permettant la commutation aisée entre modes de mise à la terre selon les conditions de défaut. Il protège le personnel et les équipements en limitant le courant de défaut et contribue à la continuité fiable de l'alimentation.

Caractéristiques principales

• Haute fiabilité : réduction en temps réel du courant de défaut pour diminuer le risque de blessures et de dommages matériels.
• Isolement rapide des défauts : identification et coupure rapides de la ligne défectueuse pour éviter la propagation du défaut.
• Sélection de ligne précise : unité de déclenchement de sélection de ligne intégrée garantissant la coupure exacte de la portion défaillante.

Spécifications techniques

• Plage de tension : 6 kV – 35 kV
• Méthodes de réglage ASC : variation de prises / commande de phase / réglage par condensateur
• Plage de puissance ASC : 100 kVA – 4400 kVA
• Caractéristiques volt-ampère : linéarité dans la plage 0–110 % de la tension nominale
• Temps de réponse de mise à la terre : < 10 μs

Paramètres de commande et de temporisation

• Commande du dispositif de résistance de terre flexible : commande par contacteur à vide
• Temps d'injection de résistance : 0,1 s – 10 s
