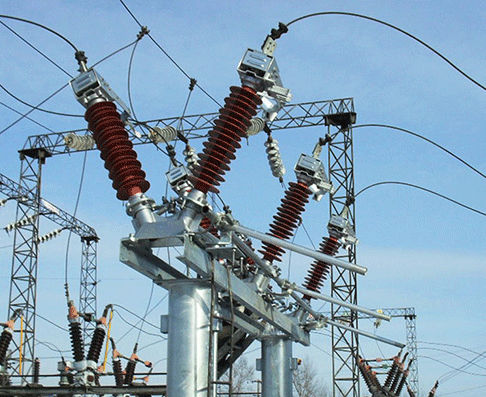

Interrupteur-sectionneur haute tension GW5

à ouverture centraleIEC

Le produit de la série GW5 est un déconnecteur haute tension extérieur rotatif de type V. La tension nominale couvre 40,5-145kV. Matériaux conducteurs et performances de transport de courant Nouvelle structure de contact Boîtier de roulement entièrement scellé Transmission sans entretien Caractéristiques 01 Matériaux conducteurs et performances de transport de courant Les bras conducteurs utilisent des profils en alliage d'aluminium en forme de fente (haute conductivité, haute résistance) avec traitement de surface anodisé. Combine résistance à la corrosion, haute résistance mécanique et excellente dissipation de chaleur. Prend en charge un courant nominal maximum de 4000A avec un courant de résistance à court terme allant jusqu'à 50kA. 02 Nouvelle structure de contact Les doigts de contact auto-énergisés utilisent l'élasticité inhérente de l'alliage de bronze chromé pour serrer la lame de contact. En plus de répondre aux exigences de transport de courant standard, il répond à la charge thermique à court terme et à la force électromagnétique en cas de défaillance de court-circuit tout en offrant une résistance à l'usure mécanique supérieure. 03 Boîtier de roulement entièrement scellé Boîtier de roulement coulé monolithique avec conception de mécanisme de liaison. La structure interne à support combiné permet un fonctionnement léger. 04 Transmission sans entretien Système de transmission conçu selon les exigences sans entretien. Les bagues auto-lubrifiantes associées à des broches en acier inoxydable évitent les problèmes de fixation dans les composants rotatifs.
