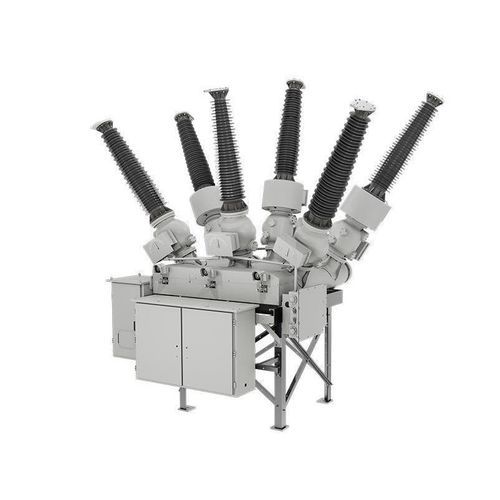

Appareillage de commutation primaire ZHW58A

triphaséAChaute tension

Présentation du produit
Le ZHW58A est un appareil combiné isolé au gaz intégrant des modules tels que disjoncteur, DS (sectionneur), ES (mise à la terre), CT, PT, FES. Il présente une empreinte compacte, une forte adaptabilité environnementale, une grande fiabilité et un fonctionnement sans maintenance. Les tensions nominales vont de 31,5 à 145 kV, ce qui le rend adapté aux applications de transport et de distribution haute tension, notamment les postes.

Attributs clés

• Structure compacte à cuve triphasée avec châssis de base intégré
• Performances électriques supérieures avec décharge partielle intégrale <3 pC
• Performances mécaniques fiables ; durée de vie mécanique classe M2, 10 000 opérations
• Connexions de brides normalisées et conception modulaire pour configuration flexible et interchangeabilité

Caractéristiques

• Structure compacte : Conception à cuve triphasée divisée et châssis de base intégré permettant le transport triphasé par baie et une installation sur site simplifiée.
• Excellentes performances électriques : Isolation améliorée, décharge partielle intégrale <3 pC, agencement horizontal du disjoncteur assurant une capacité de coupure jusqu'à 40 kA.
• Performances mécaniques fiables : Mécanisme d'exploitation à ressort sur base en aluminium injecté intégré, conception compacte et sortie stable assurant un fonctionnement sans maintenance ; la durée de vie mécanique respecte la classe M2.
• Conception hautement modulaire : Approche modulaire avec dimensions de bride standardisées pour des configurations flexibles et une extension fonctionnelle aisée afin d'optimiser l'agencement du poste.

Spécifications techniques

• Modèle : ZHW58A
• Modules intégrés : disjoncteur, DS, ES, CT, PT, FES
• Tension nominale (kV) : 31,5 ; 40,5 ; 72,5 ; 145
• Fréquence nominale (Hz) : 50/60
• Courant nominal (A) : jusqu'à 4000
• Courant de coupure en court-circuit nominal (kA) : jusqu'à 40
• Courant d'établissement en court-circuit (pic) (kA) : jusqu'à 108
• Résistance en court-circuit de courte durée (kA) : jusqu'à 40 pendant 4 s
• Résistance de crête (kA) : jusqu'à 108
• Séquence de manœuvre nominale : O-0.3s-CO-3min-CO
• Endurance mécanique : 10 000 opérations (classe M2)
• Décharge partielle : intégrale <3 pC
• Points forts de conception : cuve triphasée divisée, châssis de base intégré, agencement horizontal du disjoncteur, mécanisme à ressort sur base en aluminium injecté, connexions de brides modulaires et normalisées
