Interrupteur-sectionneur haute tension GW1

ACà fort courantà double colonne

Aperçu du produit

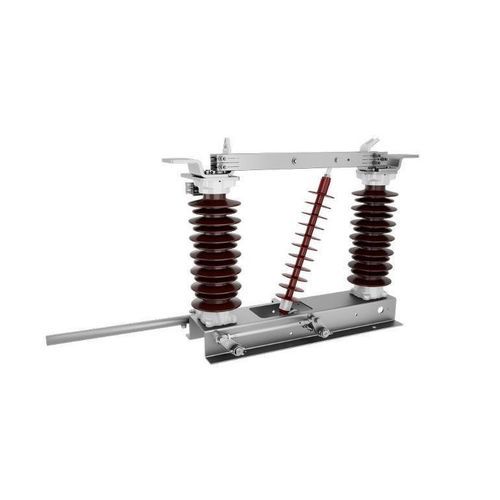

Le GW1 est un sectionneur AC haute tension extérieur à ouverture verticale à double colonne, conçu pour les réseaux de distribution et les caténaires ferroviaires. Les tensions nominales disponibles sont 12, 24, 31,5 (ferroviaire) et 40,5 kV, avec un courant nominal jusqu'à 6000 A et une capacité de tenue en court-circuit élevée.

Attributs clés

• Grande capacité de transport de courant et concept de contact sans entretien
• Longue durée mécanique grâce à des matériaux de contact à faible frottement
• Haut niveau de standardisation et compatibilité avec différents types de poteaux
• Indice de protection élevé pour le mécanisme d'actionnement (conception conforme IP66DM)

Caractéristiques

• Grande capacité de transport de courant & sans entretien — Les contacts intègrent un effet d'auto-nettoyage qui préserve la qualité du contact et réduit les opérations de maintenance sur site.
• Longue durée mécanique — Un plaquage argenté sur graphite appliqué aux zones de contact coulissant du conducteur assure une auto-lubrification, diminuant le couple d'actionnement et prolongeant la durée de vie.
• Haut niveau de standardisation — Conçu pour être compatible avec les solutions de fixation pour tous les types de poteaux utilisés dans les systèmes de caténaires ferroviaires et les réseaux extérieurs ; les accessoires standardisés facilitent l'interchangeabilité et l'installation/débogage.
• Indice de protection élevé pour le mécanisme d'actionnement — Le mécanisme à sortie supérieure élimine les erreurs d'installation liées aux sorties gauche/droite et les contraintes dimensionnelles. L'arbre de sortie du mécanisme utilise une structure d'étanchéité en labyrinthe conforme aux exigences de protection IP66DM.

Spécifications techniques

• Tension nominale (kV) : 12, 24, 31,5 (Ferroviaire), 40,5
• Fréquence nominale (Hz) : 50/60
• Courant nominal (A) : jusqu'à 6000
• Courant de tenue en court-circuit (kA) : jusqu'à 63
• Courant de pointe admissible (kA) : jusqu'à 160
• Température de fonctionnement (℃) : -50 ~ +55
• Épaisseur maximale de glace (mm) : jusqu'à 20
