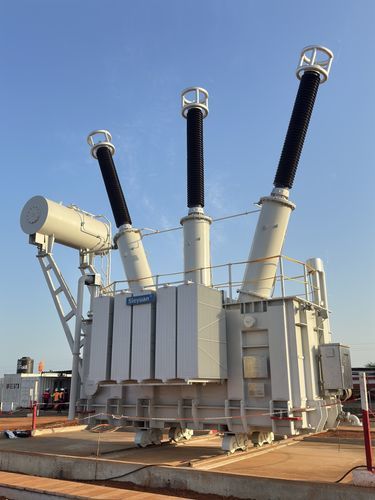

Bobine d'inductance shunt variable

à bain d'huile

Présentation
Réacteur shunt haute tension conçu pour compenser l'effet capacitif des lignes de transmission extra-haute tension (EHV) sur de longues distances. Il absorbe la puissance réactive excédentaire, atténue les courants harmoniques et améliore l'efficacité et la qualité de la transmission d'énergie.

Caractéristiques principales

• Faibles pertes : noyau en disques de fer radial avec fort taux de remplissage et distribution homogène du flux magnétique, pour des pertes à vide minimales et un flux de fuite négligeable.
• Faible bruit : disques en fer séparés par des entretoises non magnétiques et imprégnation sous vide à la résine époxy pour réduire les vibrations et assurer un bruit de fonctionnement ultra-faible.
• Haute fiabilité : conception et fabrication adaptées pour un fonctionnement sûr et stable à long terme en environnement de transmission haute tension.
• Fonctions : compense l'effet capacitif des lignes longues, absorbe la puissance réactive, améliore l'efficacité de transmission et supprime les courants harmoniques pour améliorer la qualité de l'énergie.

Spécifications techniques (résumé)

• Niveau de tension : jusqu'à 750 kV
• Média de refroidissement : huile minérale ou huile ester
• Régulation de tension : fixe ou réglable

Spécifications techniques

• Application : compensation de l'effet capacitif sur les lignes de transmission EHV longue distance
• Noyau/construction : noyau en disques de fer radial avec fort taux de remplissage et flux magnétique uniforme
• Séparation du noyau : entretoises spéciales non magnétiques entre les disques de fer
• Imprégnation : ensemble imprégné sous vide avec résine époxy pour l'amortissement des vibrations et la réduction du bruit
• Avantages de performance : faibles pertes à vide, flux de fuite négligeable, vibrations et bruit ultra-faibles, grande fiabilité opérationnelle
• Fonctions : absorption de la puissance réactive, suppression des harmoniques, amélioration de la qualité de l'énergie
• Classe de tension disponible : jusqu'à 750 kV
• Options de refroidissement : huile minérale ou huile ester
• Modes de régulation : fixe ou réglable
