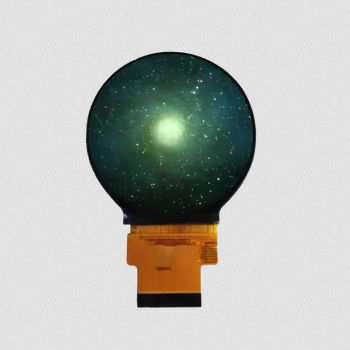

Module d'affichage TFT LCD YX21002A

IPScouleurhaute résolution

Présentation Le YX21002A est un module d'affichage LCD TFT rond haute résolution de 2,1 pouces, offrant une résolution RVB de 480 × 480 et doté d'une interface MIPI DSI. Il est conçu pour les appareils portables, les produits domotiques, les équipements médicaux et les systèmes embarqués avancés. Équipé du circuit intégré de pilotage ST7701S et basé sur la technologie TFT IPS, ce module offre un angle de vision « All-O'Clock », des couleurs vives, une excellente clarté d’image et des performances visuelles homogènes sous tous les angles. L’interface MIPI haut débit permet une transmission rapide des données, adaptée à Linux, Android et d’autres plateformes embarquées hautes performances. Caractéristiques principales

• Module LCD TFT circulaire de 2,1 pouces, haute résolution 480×480 RVB
• Interface : MIPI DSI pour un transfert de données à haut débit
• Circuit intégré de commande : ST7701S
• Technologie IPS offrant un angle de vision « All-O'Clock »
• Rétroéclairage par LED blanches (4 LED)
• Formes compactes et profil fin adaptés aux appareils portables et aux dispositifs embarqués

Caractéristiques techniques de base Taille de l’écran : 2,1 pouces Type d’écran LCD : TFT-LCD, transmissif Résolution : 480 (RVB) × 480 Zone active : 53,28 × 53,28 mm Dimensions hors tout : 56,18 × 59,71 × 2,30 mm Pas de pixel : 0,111 × 0,111 mm Angle de vision : toutes les positions (IPS) Circuit intégré de commande : ST7701S Interface : MIPI DSI Rétroéclairage : 4 LED blanches Tension analogique (VCI) : 2,8 V (typ.) Tension logique (IOVCC) : 1,8 V (typ.) Caractéristiques optiques Résolution : 480 × 480 Rapport de contraste (typique) : 600 : 1 Gamme de couleurs (typique) : 60 % Luminosité (typique) : 300 cd/m² Uniformité de la luminance (typique) : 80 % Angle de vision (CR ≥ 10) : 80° / 80° / 80° / 80° (typique) Temps de réponse (typique) : 25 ms Conditions de fonctionnement Température de fonctionnement : -20 °C à +70 °C Température de stockage : -30 °C à +80 °C Humidité : ≤ 90 % HR (à 60 °C) Caractéristiques mécaniques Dimensions hors tout : 56,18 × 59,71 × 2,30 mm ; Zone d'affichage active : 53,28 × 53,28 mm. Plan d'ensemble disponible dans la documentation du produit (image du produit fournie sur la page du produit). Applications Convient aux montres connectées, aux appareils électroniques portables, aux appareils domotiques, aux terminaux médicaux, aux IHM industrielles, aux appareils d’IA et aux applications IoT. Caractéristiques / spécifications techniques

• Modèle : YX21002A
• Taille de l'écran : 2,1 pouces
• Résolution : 480 (RVB) × 480
• Type d’écran LCD : TFT-LCD, transmissif
• Angle de vision : IPS (toutes les positions)
• Circuit intégré de commande : ST7701S
• Interface : MIPI DSI
• Zone active : 53,28 × 53,28 mm
• Dimensions hors tout : 56,18 × 59,71 × 2,30 mm
• Pas de pixel : 0,111 × 0,111 mm
• Rétroéclairage : 4 LED blanches
• Tension analogique (VCI) : 2,8 V (typ.)
• Tension logique (IOVCC) : 1,8 V (typ.)
• Rapport de contraste : 600 : 1 (typ.)
• Gamme de couleurs : 60 % (typ.)
• Luminosité : 300 cd/m² (typ.)
• Uniformité de la luminance : 80 % (typ.)
• Angle de vision (CR ≥ 10) : 80° / 80° / 80° / 80°
• Temps de réponse : 25 ms (typ.)
• Température de fonctionnement : -20 °C à +70 °C
• Température de stockage : -30 °C à +80 °C
• Humidité : ≤ 90 % HR (à 60 °C)
