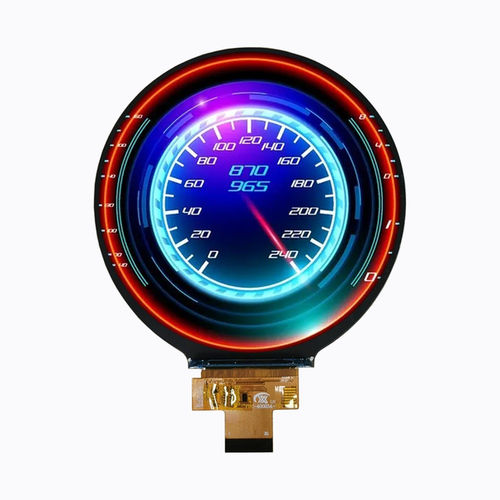

Module d'affichage TFT LCD YX40025A

IPScouleurhaute résolution

Présentation du produit
Le YX40025A est un module d'affichage TFT LCD rond de 4.0 pouces à haute résolution, offrant 720×720 pixels RGB et une interface 3SPI + 18 bits RGB. Conçu sur la technologie IPS pour un angle de vue All O'Clock, il assure des couleurs fidèles, une bonne netteté d'image et une performance d'affichage stable pour les HMI industriels et les terminaux embarqués.

Principales caractéristiques

• Taille d'affichage : 4.0 pouces rond
• Résolution : 720 (RGB) × 720
• Interface : 3SPI + 18 bits RGB (initialisation 3SPI + transmission de données RGB 18 bits)
• Direction de vue : IPS (All O'Clock)
• Rétroéclairage : LED blanches × 6
• Profil mécanique fin et encombrement réduit

Spécifications de base
Item : Specification
Taille d'affichage : 4.0 inch
Type de LCD : TFT-LCD, transmissif
Résolution : 720 (RGB) × 720
Zone active : 101.52 × 101.52 mm
Dimensions extérieures : 105.6 × 109.87 × 2.09 mm
Pas de pixel : 0.141 × 0.141 mm
Direction de vue : All O'Clock (IPS)
Driver IC : —
Interface : 3SPI + 18-bit RGB
Rétroéclairage : LED blanches × 6
Tension d'alimentation analogique (VCC) : 3.2 V Typ.
Tension d'alimentation logique (IOVCC) : 1.8 V Typ.

Caractéristiques optiques
Résolution : 720 × 720
Contraste : 1200 : 1
Gamut de couleur : 60%
Luminosité : 300 cd/m²
Uniformité de luminance : 80%
Angle de vue (CR ≥ 10) : 80° / 80° / 80° / 80°
Temps de réponse : 30 ms

Conditions de fonctionnement
Température de fonctionnement : -20°C ~ +70°C
Température de stockage : -30°C ~ +80°C
Humidité : ≤90% HR (60°C)

Dessin mécanique
Le dessin et les cotes mécaniques sont fournis pour l'intégration et la référence de montage.

Applications

• Panneaux de contrôle industriels et HMI
• Appareils domotiques et terminaux IoT
• Instruments médicaux et équipements de santé
• Terminaux AI et systèmes embarqués

Spécifications techniques

• Modèle : YX40025A
• Taille d'affichage : 4.0 inch
• Résolution : 720 (RGB) × 720
• Type de LCD : TFT-LCD, transmissif
• Zone active : 101.52 × 101.52 mm
• Dimensions extérieures : 105.6 × 109.87 × 2.09 mm
• Pas de pixel : 0.141 × 0.141 mm
• Direction de vue : IPS (All O'Clock)
• Interface : 3SPI + 18-bit RGB
• Rétroéclairage : LED blanches × 6
• Tension d'alimentation analogique (VCC) : 3.2 V Typ.
• Tension d'alimentation logique (IOVCC) : 1.8 V Typ.
• Contraste : 1200 : 1
• Luminosité : 300 cd/m²
• Gamut de couleur : 60%
• Temps de réponse : 30 ms
• Température de fonctionnement : -20°C ~ +70°C
• Température de stockage : -30°C ~ +80°C
• Humidité : ≤90% HR (60°C)
