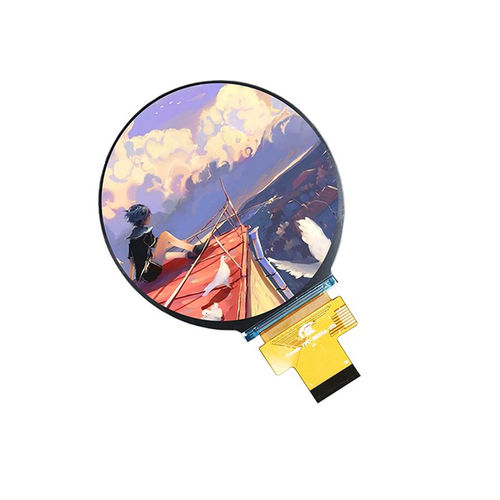

Module d'affichage TFT LCD YX28076A

IPScouleurhaute résolution

Présentation du produit
Le YX28076A est un module d'affichage TFT-LCD rond de 2,76 pouces à haute résolution, offrant 480×480 RGB et une interface 3SPI + RGB 18 bits. Il est piloté par le contrôleur ST7701S et utilise la technologie IPS (All O'Clock) pour des angles de vision larges et une restitution des couleurs homogène. Le module est destiné aux produits domotiques intelligents, aux systèmes de contrôle industriels, aux dispositifs médicaux, aux appareils wearables et aux interfaces HMI embarquées.

Principales caractéristiques
Résolution 480×480 RGB ; TFT-LCD circulaire transmissif 2,76" ; driver ST7701S ; interface 3SPI + RGB 18 bits ; IPS (All O'Clock) ; rétroéclairage 4 × LED blanches ; compatible avec les MCU courants, processeurs ARM et plateformes embarquées.

Caractéristiques de base (tableau)
Élément | Spécification
Taille d'affichage | 2,76 pouces
Type de LCD | TFT-LCD, transmissif
Résolution | 480 (RGB) × 480
Zone active | 70,128 × 70,128 mm
Dimensions extérieures | 73,03 × 76,48 × 2,26 mm
Pas de pixel | 0,1461 × 0,1461 mm
Direction de vue | All O'Clock
Driver IC | ST7701S
Interface | 3SPI + RGB 18 bits
Rétroéclairage | 4 × LED blanches
Tension analogique (VCI) | 3,2 V typ.
Tension logique (IOVCC) | 1,8 V typ.

Dessin mécanique
Le dessin mécanique et les contours du module sont fournis pour référence d'intégration et de fixation (dimensions extérieures : 73,03 × 76,48 × 2,26 mm ; zone active : 70,128 × 70,128 mm).

Caractéristiques optiques (tableau)
Paramètre | Typique
Résolution | 480 × 480
Contraste | 1200 : 1
Gamut de couleur | 60%
Luminance | 500 cd/m²
Uniformité de luminance | 80%
Angle de vision (CR ≥ 10) | 80° / 80° / 80° / 80°
Temps de réponse | 30 ms

Conditions de fonctionnement (tableau)
Élément | Plage
Température de fonctionnement | -20°C ~ +70°C
Température de stockage | -30°C ~ +80°C
Humidité | ≤90% HR (60°C)

Applications
Panneaux de contrôle intelligents, dispositifs de santé, terminaux AI, produits IoT, appareils wearables, équipements embarqués industriels et autres applications HMI.

Caractéristiques techniques

• Modèle : YX28076A
• Taille d'affichage : 2,76 pouces rond
• Résolution : 480 × 480 (RGB)
• Type de LCD : TFT-LCD, transmissif
• Affichage : IPS, All O'Clock
• Driver IC : ST7701S
• Interface : 3SPI + RGB 18 bits
• Rétroéclairage : 4 × LED blanches
• Zone active : 70,128 × 70,128 mm
• Dimensions extérieures : 73,03 × 76,48 × 2,26 mm
• VCI analogique : 3,2 V (typ.)
• IOVCC logique : 1,8 V (typ.)
• Luminance : 500 cd/m² (typ.)
• Contraste : 1200:1 (typ.)
• Température de fonctionnement : -20°C à +70°C
