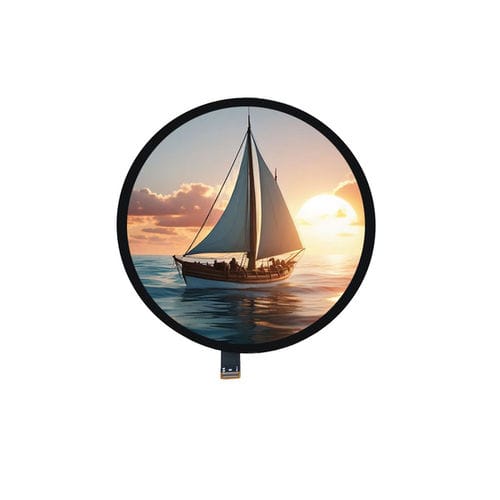

Module d'affichage TFT LCD YX50049A

IPScouleur1080 x 1080

Présentation du produit
Le YX50049A est un module LCD TFT LTPS circulaire de 5,0 pouces avec une résolution RGB 1080×1080 et une interface MIPI DSI. Il offre des performances de visualisation IPS et un profil extra-plat, adapté aux interfaces HMI embarquées, panneaux de contrôle industriels, écrans médicaux, terminaux IA et produits IoT haut de gamme nécessitant une zone active ronde.

Points clés

• Taille d'affichage : 5,0 pouces
• Résolution : 1080 (RGB) × 1080
• Type de dalle : LTPS TFT, transmissif (mode normalement noir)
• Interface : MIPI DSI
• Driver IC : HX8399-C
• Vision : IPS (All O'Clock)
• Zone active : Ø127.008 mm
• Dimensions extérieures : 136.53 × 132.21 × 1.98 mm
• Couleurs : 16,7M, gamut typ. 70%

Spécifications de base
Taille d'affichage : 5,0 pouces
Type LCD : LTPS TFT, transmissif (mode normalement noir)
Résolution : 1080 (RGB) × 1080
Zone active : Ø127.008 mm
Dimensions extérieures : 136.531 × 132.208 × 1.98 mm
Pitch de pixel : 0,1176 × 0,1176 mm
Direction de vue : All O'Clock (IPS)
Driver IC : HX8399-C
Interface : MIPI DSI
Couleurs affichées : 16,7 Millions
Gamut couleur : 70% typ.
Épaisseur du verre : 0,2 mm (simple)

Caractéristiques optiques

• Résolution : 1080 × 1080
• Contraste : 1300:1 (typ.)
• Gamut couleur : 70% NTSC (typ.)
• Luminosité : 400 cd/m² (typ.)
• Uniformité de luminance : 70% (typ.)
• Angle de vue (CR ≥ 10) : 80° / 80° / 80° / 80°
• Temps de réponse : 40 ms

Conditions de fonctionnement

• Température de fonctionnement : -20°C à +60°C
• Température de stockage : -30°C à +75°C
• Humidité : ≤90% HR (sans condensation)

Mécanique / Divers

• Dimensions extérieures : 136.53 × 132.21 × 1.98 mm
• Diamètre de la zone active ronde : 127.01 mm
• Épaisseur du verre : 0,2 mm (simple)

Spécifications techniques

• Modèle : YX50049A
• Technologie de dalle : LTPS TFT, IPS
• Mode d'affichage : Transmissif, normalement noir
• Pitch de pixel : 0,1176 × 0,1176 mm
• Couleurs : 16,7M
• Luminosité : 400 cd/m² (typ.)
• Contraste : 1300:1 (typ.)
• Temps de réponse : 40 ms
• Temp. fonctionnement : -20°C à +60°C
• Temp. stockage : -30°C à +75°C
• Humidité : ≤90% HR (sans condensation)
