Module d'affichage TFT LCD YX34003A

IPScouleur800 x 800

Présentation

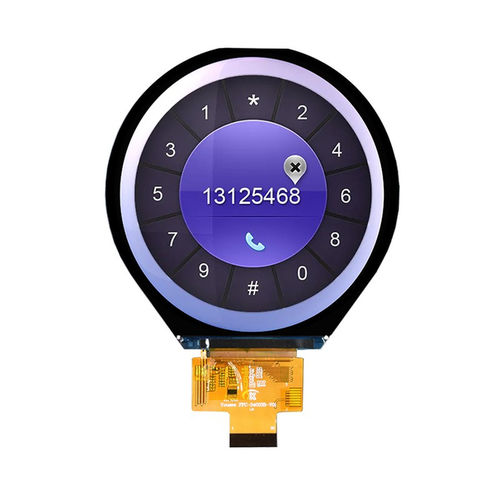

Le YX34003A est un module TFT-LCD rond de 3,4″ avec une résolution RGB de 800×800 et une interface MIPI DSI. Il intègre une dalle IPS à large angle de vue (All O'Clock), un driver JD9365DA et un rétroéclairage blanc composé de 8 LED, conçu pour une intégration dans des dispositifs domotiques, des panneaux de contrôle industriels, des instruments médicaux et des terminaux embarqués/HMI IA.

Principales caractéristiques

• TFT-LCD rond 3,4″
• Résolution : 800 (RGB) × 800
• Interface : MIPI DSI (haut débit)
• Driver IC : JD9365DA
• Visualisation : IPS All O'Clock (large angle de vue)
• Rétroéclairage : 8 × LED blanches
• Compatibilité : Linux, Android et plateformes embarquées haute performance

Spécifications de base

• Taille d'écran : 3,4″
• Type de LCD : TFT-LCD, transmissif
• Zone active : 87,6 × 87,6 mm
• Dimensions extérieures : 94,9 × 96,9 × 2,25 mm
• Pitch de pixel : 0,1095 × 0,1095 mm
• Tension typique VCI : 3,2 V; IOVCC typique : 1,8 V

Caractéristiques optiques

• Résolution : 800 × 800
• Luminance : 500 cd/m²
• Contraste : 800:1
• Gamut couleur : 60%
• Uniformité de luminance : 80%
• Angle de vision (CR ≥ 10) : 80° / 80° / 80° / 80°
• Temps de réponse : 25 ms

Conditions de fonctionnement

• Température de fonctionnement : -20°C à +70°C
• Température de stockage : -30°C à +80°C
• Humidité : ≤ 90% HR (60°C)

Applications

• Équipements domotiques
• Équipements de contrôle industriel et panneaux opérateurs
• Instruments médicaux
• Terminaux IA et HMI embarqués avancés

Caractéristiques techniques

• Modèle : YX34003A
• Taille d'affichage : 3,4″ (rond)
• Résolution : 800×800 RGB
• Type d'affichage : TFT rond, transmissif
• Technologie de visualisation : IPS (All O'Clock)
• Driver IC : JD9365DA
• Interface : MIPI DSI
• Zone active : 87,6 × 87,6 mm
• Dimensions extérieures : 94,9 × 96,9 × 2,25 mm
• Rétroéclairage : 8 × LED blanches
• VCI typique : 3,2 V; IOVCC typique : 1,8 V
• Luminance : 500 cd/m²; Contraste : 800:1; Temps de réponse : 25 ms
• Température de fonctionnement : -20°C à +70°C; Stockage : -30°C à +80°C
