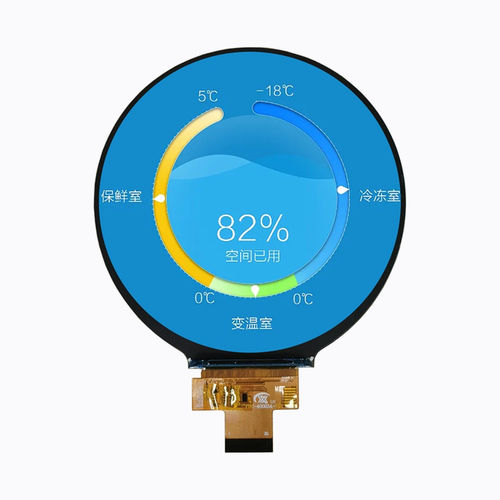

Module d'affichage TFT LCD YX40023A

IPScouleur720 x 720

Présentation
Le YX40023A est un module d'affichage TFT-LCD rond 4,0 pouces de la marque Yousee, offrant une résolution 720×720 RVB et une interface MIPI DSI. Équipé du driver IC ICNL9707AC-03 et d'une dalle IPS avec visualisation All O'Clock, le module garantit des caractéristiques de visionnage homogènes et une reproduction couleur stable selon l'angle de vue. Son profil mécanique ultra-fin et son rétroéclairage à 6 LED blanches le rendent adapté aux interfaces HMI embarquées, appareils domotiques, instruments médicaux, panneaux de commande industriels et terminaux AI.

Caractéristiques principales
Module TFT-LCD rond 4,0 pouces ; résolution HD 720×720 ; interface MIPI DSI ; driver IC ICNL9707AC-03 ; IPS (All O'Clock) ; rétroéclairage LED blanc (6 LED) ; profil mécanique ultra-fin.

Spécifications de base
Taille d'affichage : 4,0 pouces
Type d'écran : TFT-LCD, transmissif
Résolution : 720 (RVB) × 720
Zone active : 101.52 × 101.52 mm
Dimensions hors tout : 105.6 × 109.87 × 2.09 mm
Pas de pixel : 0.141 × 0.141 mm
Direction de visualisation : All O'Clock
Driver IC : ICNL9707AC-03
Interface : MIPI DSI
Rétroéclairage : LED blanches × 6
Tension analogique (VCI) : 3.2 V typ.
Tension logique (IOVCC) : 1.8 V typ.

Caractéristiques optiques
Résolution : 720 × 720
Contraste : 1200 : 1
Gamut couleur : 60%
Luminosité : 300 cd/m²
Uniformité de luminance : 80%
Angle de vue (CR ≥ 10) : 80° / 80° / 80° / 80°
Temps de réponse : 30 ms

Conditions de fonctionnement
Température de fonctionnement : -20°C ~ +70°C
Température de stockage : -30°C ~ +80°C
Humidité : ≤90% HR (60°C)

Caractéristiques techniques

• Modèle : YX40023A
• Taille d'affichage : 4,0 pouces rond
• Résolution : 720×720 (RVB)
• Zone active : 101.52 × 101.52 mm
• Dimensions hors tout : 105.6 × 109.87 × 2.09 mm
• Pas de pixel : 0.141 × 0.141 mm
• Type de dalle : TFT-LCD, transmissif, IPS (All O'Clock)
• Driver IC : ICNL9707AC-03
• Interface : MIPI DSI
• Rétroéclairage : 6 × LED blanches
• Luminosité : 300 cd/m²
• Contraste : 1200:1
• Gamut couleur : 60%
• Temps de réponse : 30 ms
• Tension analogique (VCI) : 3.2 V (typ.)
• Tension logique (IOVCC) : 1.8 V (typ.)
• Température de fonctionnement : -20°C à +70°C
• Température de stockage : -30°C à +80°C
• Humidité : ≤90% HR (60°C)
