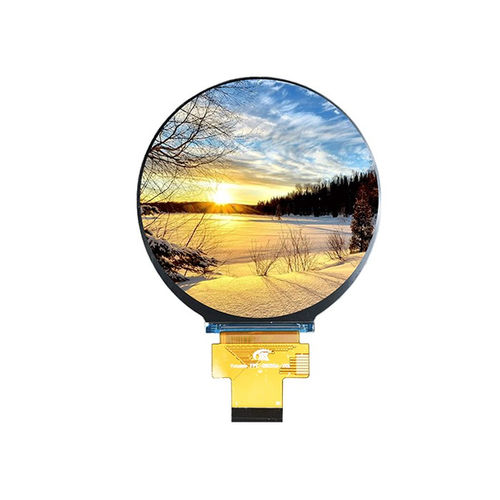

Module d'affichage TFT LCD YX28053A

IPScouleurhaute résolution

Présentation du produit
Le Yousee YX28053A est un module d'affichage TFT LCD rond de 2,76 pouces, haute résolution, avec une définition RGB 480×480 et une interface MIPI DSI. Équipé du contrôleur ST7701S et de la technologie IPS, il offre un angle de vue All O'Clock avec des couleurs fidèles et une homogénéité d'image quel que soit l'angle. L'interface MIPI DSI haute vitesse permet un transfert de données rapide et des performances graphiques fluides pour montres connectées, produits domotiques, équipements de contrôle industriel, terminaux médicaux et systèmes embarqués sous Linux, Android et autres plateformes.

Spécifications de base
Taille d'écran : 2,76 pouces
Type LCD : TFT-LCD, transmissif
Résolution : 480 (RGB) × 480
Zone active : 70,128 × 70,128 mm
Dimensions extérieures : 73,03 × 76,48 × 2,26 mm
Pas de pixel : 0,1461 × 0,1461 mm
Direction de visualisation : All O'Clock (IPS)
Driver IC : ST7701S
Interface : MIPI DSI
Rétroéclairage : LED blanches × 4
Tension analogique typique (VCI) : 3,2 V
Tension logique typique (IOVCC) : 1,8 V

Caractéristiques optiques
Résolution : 480 × 480
Contraste : 1200:1 (typ.)
Gamut couleur : 60% (typ.)
Luminosité : 500 cd/m² (typ.)
Uniformité de luminance : 80%
Angle de vue (CR ≥ 10) : 80° / 80° / 80° / 80°
Temps de réponse : 30 ms (typ.)

Conditions de fonctionnement
Température de fonctionnement : -20°C à +70°C
Température de stockage : -30°C à +80°C
Humidité : ≤90% HR (60°C)

Mécanique & intégration
La forme circulaire et les dimensions compactes rendent le YX28053A adapté aux intégrations ultra-minces dans panneaux de contrôle intelligents, interfaces HMI portables, instruments médicaux, terminaux AI et dispositifs IoT. Les dessins mécaniques et l'implantation du module sont fournis pour référence d'intégration.

Caractéristiques / spécifications techniques

• Modèle : YX28053A
• Taille d'écran : 2,76 pouces rond
• Résolution : 480×480 RGB
• Type d'affichage : TFT-LCD, transmissif, IPS (All O'Clock)
• Driver IC : ST7701S
• Interface : MIPI DSI
• Zone active : 70,128 × 70,128 mm
• Dimensions extérieures : 73,03 × 76,48 × 2,26 mm
• Pas de pixel : 0,1461 × 0,1461 mm
• Rétroéclairage : 4 × LED blanches
• Luminosité (typ) : 500 cd/m²
• Contraste (typ) : 1200:1
• Gamut couleur (typ) : 60%
• Temps de réponse (typ) : 30 ms
• Température de fonctionnement : -20°C à +70°C
• Température de stockage : -30°C à +80°C
• Humidité : ≤90% HR (60°C)
• VCI analogique typique : 3,2 V
• IOVCC logique typique : 1,8 V
