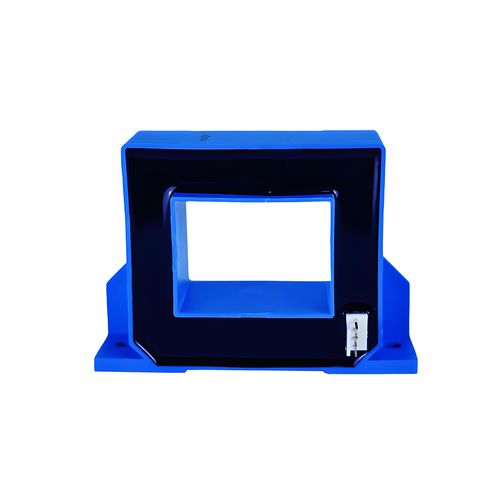

Capteur de courant à effet Hall à boucle ouverte SCK18

de haute précision

Détails du produit
Le capteur de courant à boucle ouverte de la série SCK18 est une nouvelle génération de capteurs de courant à boucle ouverte basé sur le principe de l'effet Hall. Il peut mesurer avec précision le courant continu, alternatif et pulsé ainsi que d'autres formes d'ondes irrégulières dans des conditions d'isolation électrique.

Données générales

• Courant nominal efficace (Ipn) : ±300AT à ±2000AT
• Plage de mesure (Ip) : 2*Ipn
• Résistance de charge Rmax : ≥10kΩ
• Tension de sortie : ±4V
• Tension de fonctionnement : DC ±12V~±15V(±5%)
• Précision @ Ta=25°C : ±1% FS
• Linéarité @ Ta=25°C : ±1% FS
• Tension de tenue : 3kVrms/50Hz/min
• Tension d'offset : < ±30mV
• Caractéristiques de température d'offset : < ±0.1%/°C
• Dérive thermique de Vo : < ±1mV/°C (If=0)
• Temps de réponse : < 5uS
• Offset d'hystérésis : < ±25mV (si=F.S. 0 <--> Courant RMS nominal)
• Consommation de courant : <±15mA
• Température de fonctionnement : -20~+80°C
• Température de stockage : -40~+85°C

Dimensions (mm)
Ouverture primaire : □40*30mm
Trou de fixation : φ4.5mm*2
Le terminal de sortie est compatible avec Molex 5045-04A
La direction d'indication IP est la direction positive du courant
La température du conducteur primaire ne doit pas dépasser 105°C
Un câblage incorrect peut endommager le capteur
Erreur de taille : ±1mm

Instructions

• La série SCK18 est un capteur de courant à boucle ouverte. Il y a une isolation galvanique entre le circuit primaire et secondaire du capteur, il peut mesurer les courants continus, alternatifs ou pulsés.
• Grande perforation carrée, mesure principalement le courant du conducteur en cuivre.
• Caractéristiques : Haute précision, faible consommation d'énergie, haute fiabilité et forte capacité de surcharge.

Caractéristiques / Spécifications techniques

• Capteur de courant à effet Hall en boucle ouverte
• Courant RMS nominal : 300A à 2000A (modèles variés)
• Tension de sortie : ±4V
• Tension de fonctionnement : DC ±12V~±15V (±5%)
• Précision : ±1% FS
• Linéarité : ±1% FS
• Tension de tenue : 3kVrms/50Hz/min
• Tension d'offset : < ±30mV
• Caractéristiques de température d'offset : < ±0.1%/°C
• Dérive thermique de Vo : < ±1mV/°C (If=0)
• Temps de réponse : < 5uS
• Offset d'hystérésis : < ±25mV
• Consommation de courant : <±15mA
• Température de fonctionnement : -20~+80°C
• Température de stockage : -40~+85°C
• Ouverture primaire : 40x30mm
• Trou de fixation : φ4.5mm*2
• Terminal de sortie : Compatible Molex 5045-04A
• Isolation galvanique entre les circuits primaire et secondaire
• Haute précision, faible consommation d'énergie, haute fiabilité, forte capacité de surcharge
