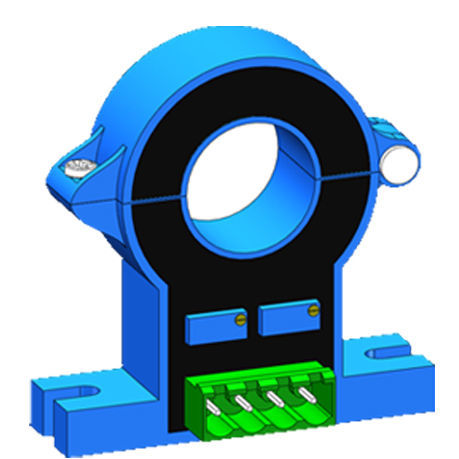

Capteur de courant à effet Hall à boucle ouverte SCY6

ACDCde haute précision

Détails du produit
Le capteur de courant à effet Hall série SCY6 est une nouvelle génération de capteurs de courant à noyau fendu en boucle ouverte basé sur le principe de l'effet Hall. Il peut mesurer avec précision le courant continu, alternatif et pulsé ainsi que diverses formes d'ondes irrégulières dans des conditions d'isolation électrique. Le capteur dispose d'une perforation de type trou rond pour les connexions de câbles et est largement utilisé dans les onduleurs, toutes sortes d'alimentations, panneaux DC, machines à souder et autres équipements. Le haut et le bas peuvent être ouverts, rendant ce modèle très facile à installer. La série SCY6 a un modèle similaire, la série SCY6D, qui fonctionne avec une seule alimentation (+5V, +12V).

• Installation facile : Le haut et le bas peuvent s'ouvrir et se fermer sans retirer la barre omnibus.
• Basé sur le principe de la boucle ouverte : Mesure le courant continu, alternatif et pulsé.
• Perforation carrée : Mesure principalement le courant du conducteur de fil.
• Caractéristiques : Haute précision, faible consommation d'énergie, haute fiabilité et forte capacité de surcharge.
• Attention : Un câblage incorrect peut endommager le capteur.

Données techniques
Paramètres（25℃）/Modèle
SCY6-
100A | 200A | 300A | 500A
Courant nominal Rms (Ipn) : ±100AT | ±200AT | ±300AT | ±500AT
Plage de mesure (Ip) : 300AT | 600AT | 750AT | 1000AT
Résistance de charge Rmax : ≥10KΩ
Tension de sortie : ±4V ou 5V
Tension de fonctionnement : DC ±12V ou ±15V (±5%)
Précision @ Ta=25°C : ±1%
Linéarité @ Ta=25°C : ±1%
Tension de tenue : 2.5 kVrms/50Hz/1min
Tension d'offset : <±30mV (100A), <±15mV (autres)
Caractéristiques de température d'offset : < ±0.08%/°C (100A), < ±0.05%/°C (autres)
Dérive thermique de Vo : <±2mV/°C (100A), <±1mV/°C (autres)
Offset d'hystérésis : <30mV (100A), <20mV (autres, If=F.S. 0<--->Courant d'entrée nominal)
Temps de réponse : < 5uS
Consommation de courant : <±15mA
Température de fonctionnement : -20~+80 °C
Température de stockage : -40~+85 °C
Diamètre intérieur du trou (mm) : ø21

Dimension (mm)

Notes :

• Erreur de taille : ±1mm
• Ouverture primaire : φ21mm
• Terminal de sortie Y6T : 2EDGVC-5.08-4P
• Interface de sortie Y6R : Amphenol BD-04AFMM-QL8XX
• La direction de l'indication IP est la direction positive du courant, OFS est l'ajustement zéro, et GIN est la régulation de sortie
• Un câblage incorrect peut causer des dommages au capteur

Instructions

• Le haut et le bas de la série SCY6 peuvent s'ouvrir et se fermer sans retirer la barre omnibus, facile à installer.
• Basé sur le principe de la boucle ouverte, il peut mesurer le courant continu, alternatif et pulsé.
• Perforation carrée, mesure principalement le courant du conducteur de fil.
• Caractéristiques : Haute précision, faible consommation d'énergie, haute fiabilité et forte capacité de surcharge.
• Attention : Un câblage incorrect peut endommager le capteur.

Poids & Emballage
96 pièces par boîte

Caractéristiques / spécifications techniques

• Courant nominal Rms (Ipn) : ±100AT, ±200AT, ±300AT, ±500AT
• Plage de mesure (Ip) : 300AT, 600AT, 750AT, 1000AT
• Résistance de charge Rmax : ≥10KΩ
• Tension de sortie : ±4V ou 5V
• Tension de fonctionnement : DC ±12V ou ±15V (±5%)
• Précision @ Ta=25°C : ±1%
• Linéarité @ Ta=25°C : ±1%
• Tension de tenue : 2.5 kVrms/50Hz/1min
• Tension d'offset : <±30mV (100A), <±15mV (autres)
• Caractéristiques de température d'offset : < ±0.08%/°C (100A), < ±0.05%/°C (autres)
• Dérive thermique de Vo : <±2mV/°C (100A), <±1mV/°C (autres)
• Offset d'hystérésis : <30mV (100A), <20mV (autres)
• Temps de réponse : < 5uS
• Consommation de courant : <±15mA
• Température de fonctionnement : -20~+80 °C
• Température de stockage : -40~+85 °C
• Diamètre intérieur du trou : ø21mm
• Erreur de taille : ±1mm
• Terminal de sortie Y6T : 2EDGVC-5.08-4P
• Interface de sortie Y6R : Amphenol BD-04AFMM-QL8XX
