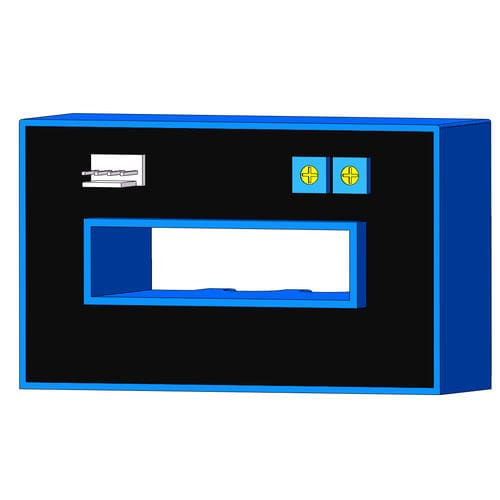

Capteur de courant à effet Hall à boucle ouverte SCK34

DCACsortie de tension

Aperçu du produit

• Série : SCK34
• Mesure : Courant continu, alternatif, impulsionnel
• Valeur nominale : 600..2500A
• Signal nominal secondaire : Tension
• Valeur du signal nominal secondaire : Instantané +/- 4V
• Tension d'alimentation : DC bipolaire externe +/-15V
• Précision : 1%
• Température de fonctionnement : -40°C / 125°C
• Technologie : Effet Hall à boucle ouverte
• Montage : Sur fixation primaire
• Applications : VFD, UPS, BMS, Système d'énergie nouvelle

Paramètres techniques
Modèle | 600A | 800A | 1000A | 1200A | 1500A | 2000A | 2500A
Courant primaire (A)IPN | 600A | 800A | 1000A | 1200A | 1500A | 2000A | 2500A
Valeur de crête maximale du courant primaire (A) IPM | ±1800A | ±2400A | ±3600A | ±600A | ±4500A | ±4500A | ±4500A
Tension de sortie (V) Vout @±IPN，RL=10KΩ | ±4V±1%

Données électriques
Élément | Min. | Max. | Typique | Unité
Plage de tension d'alimentation Vc（Remarque 1） | ±11 | ±15 | ±18 | VDC
Consommation de courant Ic | - | ±13 | ±15 | mA
Résistance d'isolement RINS@500V DC | 1000 | - | - | MΩ
Tension de sortie Vout @IPN, RL=10KΩ, TA=25℃ | 3.96 | 4.0 | 4.04 | V
Résistance interne de sortie ROUT | - | 102 | - | Ω
Résistance de charge RL (Remarque 3） | 1 | 10 | - | KΩ
Précision Х @IPN, TA=25℃ | - | ±1 | - | %
LinéaritéεL@RL=10KΩ, TA=25℃ | - | ±0.5 | - | %IPN
Tension d'offset VOE@TA=25℃ | - | ±10 | ±20 | mV
Tension d'hystérésis VO M @ IPN→0 | - | ±10 | ±20 | mV
Coefficient de température de la tension d'offset TCVOE | - | ±0.5 | ±1 | mV/℃
Coefficient de température de la tension de sortie TCVout | - | ±0.05 | ±0.1 | %/℃
Temps de réponse tD @ 0→IPN | - | 3 | 5 | us
Bande passante BW | - | 50 | - | Hz
Température de fonctionnement ambiante TA | -40 | 25 | 125 | ℃
Température de stockage ambiante Ts | -40 | 25 | 125 | ℃
Tension de tenue VD@50Hz,60s,0.1mA | | 3000 | | VAC
Poids m | | 290 | | g

Dimensions & Dessin (mm)


Notes

• Erreur de taille : ±1mm
• Ouverture primaire : □51*13mm
• Trou de fixation : φ4.5mm*2
• Terminal de sortie K34 : Molex 5045-04AG
• Terminal de sortie K34T : 2EDGVC-5.08-4P
• Fiche de raccordement K34T : 2EDGK-5.08-4P
• La direction de l'indication IP est la direction positive du courant, OFS est le réglage zéro, et GIN est la régulation de sortie
• La température du conducteur primaire ne doit pas dépasser 105°C

Spécifications techniques

• Série : SCK34
• Mesure : Courant continu, alternatif, impulsionnel
• Valeur nominale : 600..2500A
• Signal nominal secondaire : Tension
• Valeur du signal nominal secondaire : Instantané +/- 4V
• Tension d'alimentation : DC bipolaire externe +/-15V
• Précision : 1%
• Température de fonctionnement : -40°C / 125°C
• Technologie : Effet Hall à boucle ouverte
• Montage : Sur fixation primaire
• Applications : VFD, UPS, BMS, Système d'énergie nouvelle
