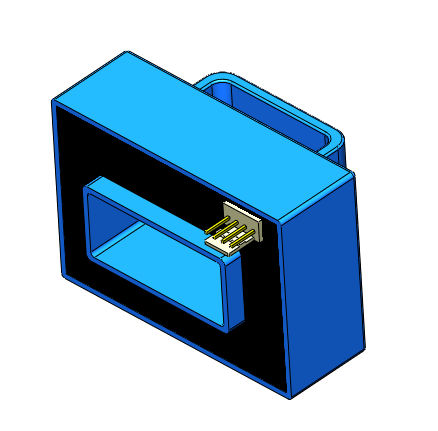

Capteur de courant à effet Hall à boucle ouverte SCK35
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Technologie
- à effet Hall à boucle ouverte
- Courant primaire
3 000 A
Description
Détails du produit
Dessin & Dimensions (mm)
Remarques
Spécifications techniques / Caractéristiques
- Basé sur le principe de mesure à effet Hall, mode circuit ouvert.
- La tension d'isolation entre le primaire et le secondaire est supérieure à 3000VAC.
- Peut mesurer le courant continu, alternatif, les impulsions et diverses formes d'ondes irrégulières dans des conditions isolées.
- La performance dynamique (di/dt et temps de réponse) est optimale lorsque le jeu de barres est entièrement rempli de perforations primaires.
Dessin & Dimensions (mm)
- Voir l'image du dessin dimensionnel (fournie ci-dessous dans la section images).
Remarques
- Erreur de taille : ±1mm
- Ouverture primaire : □ 41.5*17.5mm
- Trou de fixation : φ4.5mm*2
- Terminal de sortie SCK35 : Molex 5045-04AG
- Terminal de sortie SCK35T : 2EDGVC-5.08-4P
- Fiche de raccordement SCK35T : 2EDGK-5.08-4P
- La direction de l'indication IP est la direction positive du courant
- La température du conducteur primaire ne doit pas dépasser 105°C
- Un câblage incorrect peut endommager le capteur
Spécifications techniques / Caractéristiques
- Capteur de courant à effet Hall en boucle ouverte
- Série : SCK35
- Tension d'isolation : >3000VAC
- Ouverture primaire : 41.5 x 17.5 mm
- Terminal de sortie : Molex 5045-04AG (SCK35), 2EDGVC-5.08-4P (SCK35T)
- Trous de fixation : 2 x φ4.5mm
- Température de fonctionnement (conducteur primaire) : ≤105°C
