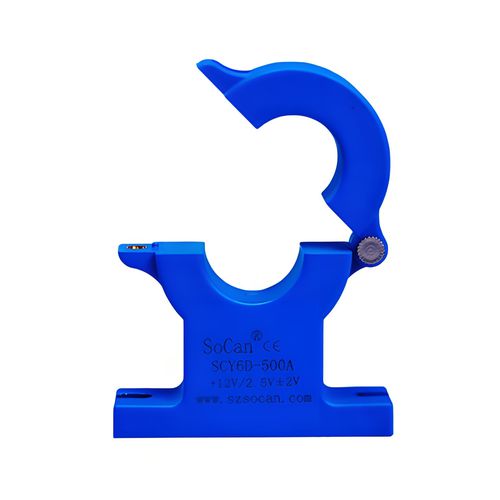

Capteur de courant à effet Hall SCY6D

DCAC4-20 mA

Détails du produit
Le capteur de courant à effet Hall à noyau fendu SCY6D est un capteur de courant à alimentation unique, mesure en boucle ouverte. Il y a une isolation galvanique entre le circuit primaire et secondaire du capteur, il peut mesurer des courants continus, alternatifs ou pulsés. La série SCY6D peut s'ouvrir et se fermer sans retirer la barre omnibus, facile à installer. Perforation ronde, mesure principalement le courant du conducteur de fil. Caractéristiques : Haute précision, faible consommation d'énergie, haute fiabilité et forte capacité de surcharge. La série SCY6D a un modèle similaire, qui est la série SCY6, c'est un modèle à double alimentation.

Données techniques
Paramètres（25℃）/Modèle | SCY6D-
100A | 200A | 300A | 500A
Courant nominal Rms (Ipn) | ±100AT | ±200AT | ±300AT | ±500AT
Plage de mesure (Ip) | 400AT | 600AT | 800AT | 1000AT
Résistance de charge Rmax | ≥10KΩ
Tension de sortie | 2.5V±2V ou 4-20mA
Tension de fonctionnement | DC +12V (±5%)
Précision @ Ta=25°C | ±1%
Linéarité @ Ta=25°C | ±1%
Tension de tenue | 2.5 kVrms/50Hz/1min
Tension zéro | 30V ±%
Caractéristiques de température de décalage | < ±0.08%/°C (100A), < ±0.05%/°C (autres)
Dérive thermique de Vo | <±2mV/°C (100A), <±1mV/°C (autres)
Décalage d'hystérésis | <30mV (100A), <20mV (autres, If=F.S. 0<--->Courant d'entrée nominal)
Temps de réponse | < 5uS
Consommation de courant | <25mA
Température de fonctionnement | -20~+80 °C
Température de stockage | -40~+85 °C
Diamètre intérieur (mm) | diamètre 21

Dimension
Diamètre du trou 20mm

Instructions

• La série SCY6D peut s'ouvrir et se fermer sans retirer la barre omnibus, facile à installer.
• Basé sur le principe de boucle ouverte, il peut mesurer le courant continu, alternatif et pulsé.
• Perforation ronde, diamètre 20mm, mesure principalement le courant du conducteur de fil.
• Caractéristiques : Haute précision, faible consommation d'énergie, haute fiabilité et forte capacité de surcharge.
• Peut être personnalisé selon les exigences du produit.

Attention : Un câblage incorrect peut endommager le capteur.
Remarque : Peut être personnalisé pour 30A, 50A comme courant d'entrée principal.

Caractéristiques / Spécifications techniques

• Modèle : SCY6D
• Type : Capteur de courant à effet Hall à noyau fendu à alimentation unique
• Mesure : Boucle ouverte, courant DC/AC/Pulsé
• Isolation galvanique entre primaire et secondaire
• Courant RMS nominal : ±100AT, ±200AT, ±300AT, ±500AT
• Plage de mesure : 400AT, 600AT, 800AT, 1000AT
• Résistance de charge : ≥10KΩ
• Sortie : 2.5V±2V ou 4-20mA
• Tension de fonctionnement : DC +12V (±5%)
• Précision : ±1%
• Linéarité : ±1%
• Tension de tenue : 2.5 kVrms/50Hz/1min
• Tension zéro : 30V ±%
• Caractéristiques de température de décalage : < ±0.08%/°C (100A), < ±0.05%/°C (autres)
• Dérive thermique de Vo : <±2mV/°C (100A), <±1mV/°C (autres)
• Décalage d'hystérésis : <30mV (100A), <20mV (autres)
• Temps de réponse : < 5uS
• Consommation de courant : <25mA
• Température de fonctionnement : -20~+80 °C
• Température de stockage : -40~+85 °C
• Diamètre intérieur : diamètre 21mm
• Dimension : Diamètre du trou 20mm
