Capteur de courant à effet Hall à boucle ouverte SCY5

ACDCanalogique

Aperçu du produit

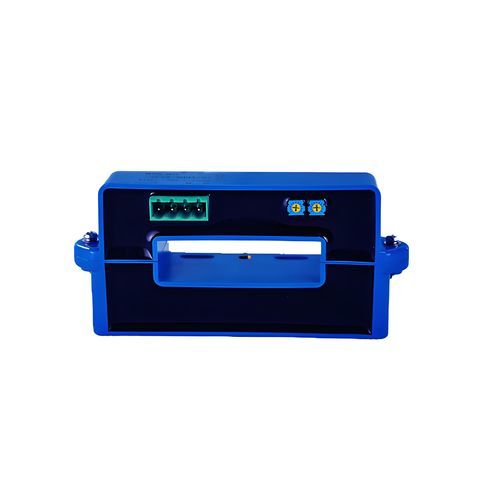

Le capteur de courant à effet Hall de la série SCY5 est une nouvelle génération de capteurs de courant à noyau fendu en boucle ouverte basé sur le principe de l'effet Hall. Il peut mesurer avec précision le courant continu, alternatif, pulsé et diverses formes d'ondes irrégulières dans des conditions d'isolation électrique. Le capteur dispose d'une perforation de type trou rond pour les connexions de câbles et est largement utilisé dans les onduleurs, les alimentations, les panneaux CC, les machines à souder et d'autres équipements. Son design à noyau fendu permet aux parties supérieure et inférieure de s'ouvrir, rendant l'installation très facile.

Données techniques
Paramètres @25 ℃/Modèle

SCY5-

500A	800A	1000A	1200A	1500A	1800A
Courant nominal efficace (Ipn)	±500AT	±800AT	±1000AT	±1200AT	±1500AT	±1800AT
Plage de mesure du courant primaire (Ipm)	1000AT	1600AT	2000AT	2400AT	3000AT	4000AT
Résistance de charge	≥10KΩ
Tension de sortie	±4V ou ±5V
Tension de fonctionnement	DC ±12V ou ±15V
Précision	±1%
Linéarité	±1%
Tension de tenue	3kVrms/50Hz/1min
Sortie zéro	<30mV
Caractéristiques de température de décalage	< ±0.1%/°C
Dérive thermique de Vo	<±1mV/°C (IF=0)
Décalage d'hystérésis	<±25mV (If=F.S. 0 <---> Courant d'entrée nominal)
Temps de réponse	< 7uS
Bande passante	±DC -4KHZ
Consommation de courant	±23mA
Température de fonctionnement	-20~+80 °C
Température de stockage	-40~+85 °C

Dimensions (mm)

• Erreur de taille : ±1mm
• Ouverture primaire : □64*16mm
• Terminal de sortie SCY5 : Molex 5045-04AG
• Terminal de sortie SCY5T : 2EDGVC-5.08-4P
• Fiche de raccordement SCY5T : 2EDGK-5.08-4P
• La direction de l'indication IP est la direction positive du courant, OFS est le réglage zéro, et GIN est la régulation de sortie
• Un câblage incorrect peut endommager le capteur

Instructions

• La série SCY5 peut s'ouvrir et se fermer sans retirer la barre omnibus, facile à installer
• Basé sur le principe de la boucle ouverte, il peut mesurer le courant continu, alternatif et pulsé
• Perforation carrée, mesure principalement le courant du conducteur en cuivre
• Caractéristiques : Haute précision, faible consommation d'énergie, haute fiabilité et forte capacité de surcharge
• Attention : Un câblage incorrect peut endommager le capteur

Caractéristiques / Spécifications techniques

• Capteur de courant à effet Hall à noyau fendu en boucle ouverte
• Mesure les courants continus, alternatifs et pulsés
• Isolation électrique
• Courant nominal : 500A à 1800A
• Tension de sortie : ±4V ou ±5V
• Tension de fonctionnement : DC ±12V ou ±15V
• Précision : ±1%
• Linéarité : ±1%
• Tension de tenue : 3kVrms/50Hz/1min
• Temps de réponse : < 7uS
• Bande passante : ±DC -4KHZ
• Température de fonctionnement : -20~+80 °C
• Température de stockage : -40~+85 °C
• Ouverture primaire : □64*16mm
• Installation facile grâce au design à noyau fendu
