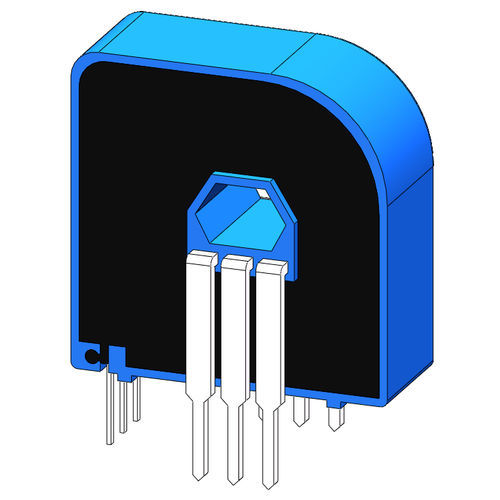

Capteur de courant à effet Hall à boucle ouverte SCK23D

PCBDCAC

Détails du produit
Le capteur de courant à boucle ouverte à effet Hall de la série SCK23 est une nouvelle génération de capteurs de courant à boucle ouverte basée sur le principe de l'effet Hall. Il peut mesurer avec précision le courant continu, alternatif et pulsé ainsi que d'autres formes d'ondes irrégulières dans des conditions d'isolation électrique. Montage sur carte PCB et alimentation unique, le produit est encapsulé avec une résine importée, offrant une excellente conductivité thermique et évolutivité. Le noyau haute performance minimise le magnétisme résiduel, tous les composants électroniques sont importés.

Paramètres techniques

• Courant d'entrée nominal (Ipn) : ±6AT, ±10AT, ±25AT, ±50AT
• Plage de mesure (Ip) : jusqu'à 100AT
• Résistance de charge Rmax : ≥10kΩ
• Tension de sortie : 2,5 V ±2 V
• Tension de fonctionnement : DC +5V(±5%)
• Précision @ Ta=25°C : ±0,5%
• Linéarité @ Ta=25°C : ±0,5%
• Tension de tenue : 3,0kVrms/50Hz/min
• Tension de décalage : 2,5V <±1%
• Caractéristiques de température de décalage : < ±0,05%/°C
• Caractéristiques de température de la tension de décalage : < ±0,1%/°C
• Décalage d'hystérésis : <±5mV
• Temps de réponse : < 5uS
• Consommation de courant : <±15mA
• Température de fonctionnement : -40~+80°C
• Température de stockage : -40~+85°C

Remarques

• Erreur de taille : ±0,5mm
• Ouverture primaire : ◇4,4*6,6mm
• Trou de fixation : φ4,5mm
• Sortie des broches, espacement 2,54*2mm
• La direction de l'indication IP est la direction positive du courant
• La température du conducteur primaire ne doit pas dépasser 105°C
• Un câblage incorrect peut endommager le capteur

Caractéristiques / Spécifications techniques

• Capteur de courant à effet Hall à boucle ouverte
• Montage sur PCB
• Mesure les courants DC, AC, pulsés et à forme d'onde irrégulière
• Isolation électrique
• Alimentation unique : DC +5V (±5%)
• Encapsulation par résine importée pour la conductivité thermique et l'évolutivité
• Magnétisme résiduel minimal
• Composants électroniques importés
• Courant d'entrée nominal : ±6AT, ±10AT, ±25AT, ±50AT
• Plage de mesure : jusqu'à 100AT
• Précision : ±0,5%
• Linéarité : ±0,5%
• Tension de tenue : 3,0kVrms/50Hz/min
• Température de fonctionnement : -40~+80°C
• Température de stockage : -40~+85°C
