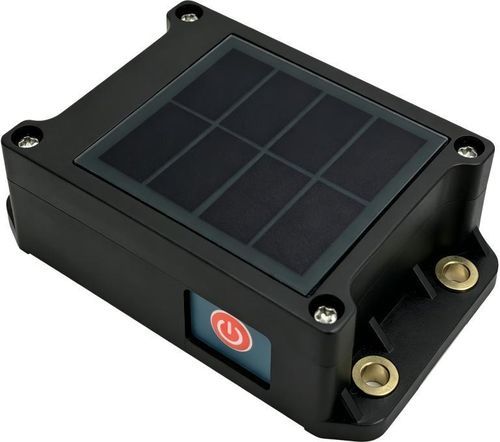

Système de référence de cap et d'attitude 9 axes BDS450

Présentation du produit
Le BDS450 est un capteur d'assiette dynamique Bluetooth conçu pour des applications à forte dynamique telles que modèles réduits d'avions, robots, machines agricoles et engins de construction, ainsi que chariots élévateurs. Il intègre un accéléromètre 3 axes, un gyroscope 3 axes et un capteur de température, et combine compensation en température et filtrage de Kalman pour fournir des données d'assiette en temps réel (roulis, tangage, azimut) et les mesures brutes. L'appareil garantit stabilité et réactivité sur une large plage de mouvements, prend en charge l'ajustement des paramètres et l'extension des fonctions pour une intégration facile. La transmission Bluetooth 5.1 (BLE) avec saut de fréquence adaptatif 2,4 GHz offre une liaison sans fil fiable et le DFU BLE permet la mise à jour du firmware. Alimentation solaire et indice de protection IP67 pour les environnements sévères.

Points clés

• Alimentation solaire
• Algorithme de filtrage de Kalman
• Fréquence de mise à jour jusqu'à 100 Hz
• Mesure 3D dynamique en temps réel (roulis, tangage, azimut)
• Bluetooth 5.1 (protocole BLE, saut de fréquence adaptatif 2,4 GHz), mise à jour DFU
• Suite de capteurs 9 axes intégrée et capteur de température
• Indice IP67 (étanche et poussière)

Paramètres de performance
Modèle : BDS450
Plage de mesure : Roulis ±180°, Tangage ±90°, Azimut ±180° (valeur initiale 0° après déconnexion/reconnexion Bluetooth)
Axes de mesure : X / Y / Z
Précision statique roulis & tangage (@25°C) : ±0,05°
Précision dynamique roulis & tangage (RMS @25°C) : ±0,1°
Plage gyroscope : ±300°/s
Stabilité du biais gyroscope (lissage 10 s) : 8,5°/h
ARW gyroscope (Allan) : 0,25°/√h
Plage accélaration : ±8 g
Stabilité du biais accéléromètre (moyenne 10 s) : 0,1 mg
Instabilité du biais accéléromètre (Allan) : 0,005 mg
Vitesse de marche aléatoire (Allan) : 0,005 m/s/√h
Coefficient température zéro (−20–70°C) : ±0,01°/°C
Coefficient température sensibilité (−20–70°C) : ≤100 ppm/°C
Temps de mise sous tension : ≤3,5 s
Temps de réponse : 0,01 s
Compatibilité électromagnétique : Conforme EN61000 et GBT17626
Sensibilité récepteur : −96 dBm
Puissance d'émission : 8 dBm
Distance de transmission Bluetooth : jusqu'à 50 m (ouvert, sans obstacle)
Bande Bluetooth : 2405–2480 MHz (16 canaux)
Autonomie (charge complète) : ≈20 jours (25°C, 8 h d'utilisation/jour, 16 h veille, sans recharge intermédiaire)
Résistance isolation : ≥100 MΩ
Résistance aux chocs : 100 g @11 ms triaxial (demi-onde)
Résistance aux vibrations : 10 g rms, 10–1000 Hz
Indice d'étanchéité : IP67
Boîtier : plastique PPS
Poids : ≤230 g
