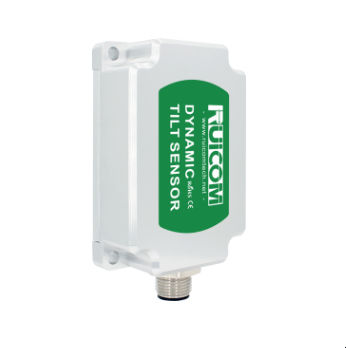

Capteur d'inclinaison 2 axes DTS CANOpen

XYCANopenMEMS

Présentation du produit
DTS CANOpen est un capteur d'inclinaison dynamique numérique MEMS haute performance conçu pour la surveillance d'attitude en temps réel des véhicules en mouvement et des équipements industriels. Le capteur intègre un accéléromètre triaxial et un gyroscope avec un ADC 24 bits et réalise une fusion de données multi-sources via un filtre de Kalman adaptatif pour calculer précisément le roulis et le tangage en conditions dynamiques. Basé sur la détection MEMS sans contact, il fournit une sortie d'inclinaison immédiate sans étalonnage relatif plan lors de l'installation et est optimisé pour les mesures en présence de vibrations et de mouvements.

Points clés

• Mesure double axe : X±180°, Y±90°
• Résolution : 0,01° (roulis et tangage)
• Précision dynamique : ±0,1° (RMS) | Précision statique : ±0,05° @25°C
• IMU 6 axes intégrée (accéléromètre triaxial + gyroscope) avec ADC 24 bits
• Filtre de Kalman adaptatif et compensation en temps réel de la non-linéarité, du diaphonie d'axe, de la dérive thermique et de l'accélération centrifuge
• Protocole de communication CANopen pour intégration en automatisme industriel
• Protection industrielle : IP67 / IP68 (en option) ; température de fonctionnement -40°C à +85°C
• Résistance aux chocs et vibrations à large bande (100g @11ms ; 10 grms, 10–1000 Hz)

Paramètres de performance

• Plage de mesure : inclinaison X ±180°, Y ±90°
• Axe de mesure : X & Y double axe
• Résolution (roulis & tangage) : 0,01°
• Précision statique @25°C (roulis & tangage) : ±0,05°
• Précision dynamique (RMS) @25°C : ±0,1°
• Plage gyroscope : ±300 °/s
• Stabilité du biais gyroscope (moyenne 10s) : 8,5 °/h
• Instabilité du biais gyroscope (Allan) : 4,5 °/h
• Angle random walk (Allan) : 0,25 °/√h
• Plage d'accélération : ±4 g (standard) / ±16 g (option)
• Stabilité du biais d'accélération (moyenne 10s) : 0,02 mg
• Instabilité du biais d'accélération (Allan) : 0,005 mg
• Velocity random walk (Allan) : 0,005 m/s/√h
• Coefficient de température du point zéro (-40 à 85°C) : ±0,01 °/°C
• Coefficient de température de sensibilité (-40 à 85°C) : ≤100 ppm/°C
• Temps de mise sous tension : ≤3,5 s | Temps de réponse : 0,01 s
• Protocole de communication : CANopen
• Compatibilité électromagnétique : Selon EN61000 et GBT17626
• MTBF : ≥98 000 heures
• Résistance d'isolement : ≥100 MΩ
• Résistance aux chocs : 100g @11ms, triaxial (demi-sinusoïde)
• Résistance aux vibrations : 10 grms, 10–1000 Hz
• Indice de protection : IP67 / IP68 (option)
• Masse : Connecteur simple ≤165 g (hors câble) ; Connecteur double ≤180 g (hors câble)

Spécifications techniques

• Modèle : DTS CANOpen
• Plages de mesure : X ±180°, Y ±90°
• Axes : double axe (X & Y)
• Résolution : 0,01°
• Précision statique/dynamique : ±0,05° / ±0,1° @25°C
• Gyroscope : ±300 °/s ; stabilité du biais 8,5 °/h
• Accéléromètre : ±4 g (standard) / ±16 g (option)
• Plage de température : -40°C à +85°C
• Interface : CANopen
• Protection : IP67 / IP68 (option)
• Chocs & vibrations : 100g @11ms ; 10 grms, 10–1000 Hz
• MTBF & EMC : ≥98 000 h ; conforme EN61000 et GBT17626
