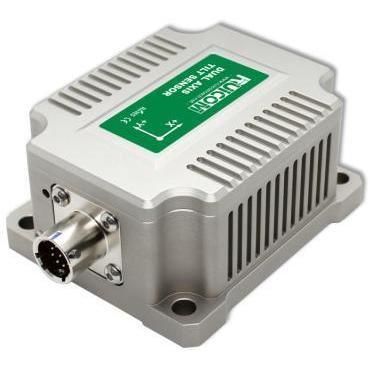

Capteur d'inclinaison 2 axes WDS826FL

RS-485RS-232Modbus

Présentation du produit
Le WDS826FL est un capteur d'inclinaison dynamique double axe conçu pour la surveillance des mouvements et des basses fréquences de vibration des mâts d'éolienne. Il présente une excellente sensibilité aux basses fréquences et une stabilité sur une large plage de températures, permettant la détection précise des variations lentes d'inclinaison en exploitation longue durée. Le produit bénéficie d'une calibration usine et de vérifications de stabilité à long terme pour garantir des performances constantes en conditions environnementales variées.

Caractéristiques principales

• Mesure d'inclinaison sur deux axes (X, Y)
• Plage de mesure ±10° avec résolution 0,0005°
• Bon comportement en basses fréquences pour signaux à évolution lente
• Interfaces de sortie : RS485 / RS232 / RS422 (option) ; prise en charge de MODBUS
• Installation sans contact : montage par vis et calcul automatique de l'angle horizontal
• Indice de protection IP67, forte résistance aux chocs et aux vibrations

Paramètres de performance

• Modèle : WDS826FL
• Plage de mesure : ±10°
• Axes : X, Y (double axe)
• Résolution : 0,0005°
• Précision (température ambiante) : 0,05°
• Coefficient de température du zéro : 0,0003 °/°C (−40 à 85 °C)
• Coefficient de sensibilité en température : ≤50 ppm/°C (−40 à 85 °C)
• Fréquence de réponse : 20 Hz
• Taux de sortie (configurable) : 5 / 10 / 25 / 35 / 50 / 100 Hz
• Signal de sortie : RS485 / RS232 / RS422 (option) ; MODBUS
• EMC : conforme à EN61000 et GBT17626
• MTBF : ≥98 000 heures
• Résistance d'isolement : ≥100 MΩ
• Résistance aux chocs : 100 g @ 11 ms, 3 axes (demi‑sinusoïde)
• Résistance aux vibrations : 10 grms, 10–1000 Hz
• Indice de protection : IP67
• Câble : câble blindé standard 1 m avec connecteur aviation, large température, résistant à l'usure
• Poids : ≤450 g (hors câble)

Dimensions du produit
Se référer aux dessins du fabricant fournis sur la page produit pour les dimensions détaillées et les recommandations de montage.

Spécifications techniques / Remarques

• Résolution : plus petite variation détectable dans la plage de mesure
• Précision : mesurée sur plusieurs points d'angle dans la plage à température ambiante
• Coefficient de température du point zéro : variation de la lecture zéro par rapport à la température ambiante sur la plage nominale
• Coefficient de sensibilité en température : variation de la lecture pleine échelle par rapport à la température ambiante, exprimée en ppm/°C
