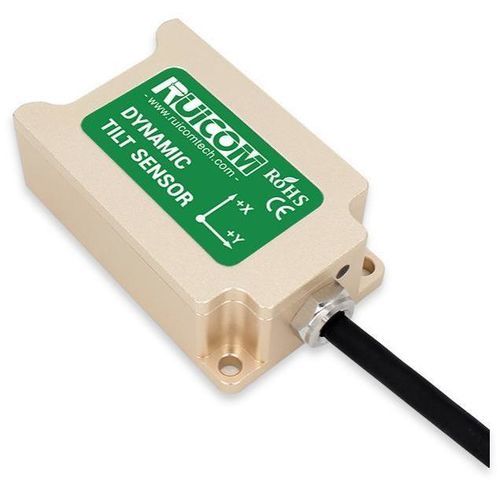

Capteur d'inclinaison 2 axes DTS6-V1

analogiquesortie de tension0-5 V

Présentation
Le DTS6-V1 est un capteur d'inclinaison dynamique à sortie tension fournissant simultanément les angles dynamiques de roulis et de tangage sur deux axes. Il délivre des signaux de tension analogiques (0–5 V DC) proportionnels aux angles d'assiette, permettant de déterminer le roulis et le tangage d'un objet en temps réel. L'appareil intègre un accéléromètre tri-axial MEMS et un gyroscope tri-axial, et utilise un filtre de Kalman six axes interne pour fusionner les données de la gravité et des vitesses angulaires afin de calculer les angles d'attitude dynamiques et les fournir en sortie analogique. Le principe de mesure sans contact permet une sortie continue des angles sans alignement strict ni référence de montage spécifique. La conception compacte basée sur MEMS offre une résolution élevée, une bonne immunité aux perturbations électromagnétiques et une robustesse face aux chocs et vibrations, ce qui rend le capteur adapté aux mesures d'assiette d'équipements industriels et de plates-formes.

Principales caractéristiques

• Plages de mesure sélectionnables : ±10°, ±30°, ±60°, ±90°, ±180°
• Précision dynamique typique ±0,3° (selon la plage)
• Précision statique jusqu'à ±0,05° (selon la plage)
• Sortie analogique 0–5 V avec 2,5 V à 0°
• Temps de réponse 0,01 s, fréquence de réponse 20–100 Hz
• Indice de protection IP67 et câble blindé standard 2 m

Paramètres de performance (résumé)
Plage : ±10° | ±30° | ±60° | ±90° | ±180°
Axe de mesure : X/XY | X/XY | X/XY | X/XY | X
Sortie zéro (0°) : 2,5 V (toutes plages)
Résolution : 0,01° | 0,01° | 0,02° | 0,03° | 0,05°
Précision dynamique (@25°C) : 0,3° | 0,3° | 0,3° | 0,5° | 0,5°
Précision statique (@25°C) : 0,05° | 0,05° | 0,06° | 0,08° | 0,10°
Stabilité long terme : 0,05° (toutes plages)
Coefficient de température du zéro (-40~85°C) : ±0,006 °/°C (toutes plages)
Coefficient de température de sensibilité (-40~85°C) : ≤100 ppm/°C (toutes plages)
Temps de démarrage : 1,0 s (toutes plages)
Temps de réponse : 0,01 s (toutes plages)
Fréquence de réponse : 20–100 Hz (toutes plages)
Compatibilité électromagnétique : conforme EN61000 et GBT17626
Résistance d'isolement : ≥100 MΩ
Résistance aux chocs : 100 g @ 11 ms, tri-axial (onde demi-sinus)
Résistance aux vibrations : 10 grms, 10–1000 Hz
Indice d'étanchéité : IP67
Câble : Câble blindé standard 2 m
Poids : ≤180 g (hors câble)

Dimensions du produit
Se référer au dessin des côtes pour les dimensions mécaniques et les détails de montage.

Spécifications techniques

• Modèle : DTS6-V1
• Mode de sortie : tension analogique 0–5 V
• Plages de mesure sélectionnables : ±10°, ±30°, ±60°, ±90°, ±180°
• Axe de mesure : X ou XY selon la plage
• Sortie zéro (0°) : 2,5 V
• Résolution : jusqu'à 0,01° (selon modèle)
• Précision dynamique : typiquement ±0,3° (selon la plage)
• Précision statique : jusqu'à ±0,05° (selon la plage)
• Stabilité long terme : 0,05°
• Coefficient de zéro : ±0,006 °/°C (-40~85°C)
• Coefficient de sensibilité : ≤100 ppm/°C (-40~85°C)
• Temps de démarrage : 1,0 s
• Temps de réponse : 0,01 s
• Fréquence de réponse : 20–100 Hz
• Compatibilité électromagnétique : conforme EN61000 et GBT17626
• Résistance d'isolement : ≥100 MΩ
• Résistance aux chocs : 100 g @ 11 ms, tri-axial (onde demi-sinus)
• Résistance aux vibrations : 10 grms, 10–1000 Hz
• Indice de protection : IP67
• Câble standard : câble blindé 2 m
• Poids : ≤180 g (hors câble)
