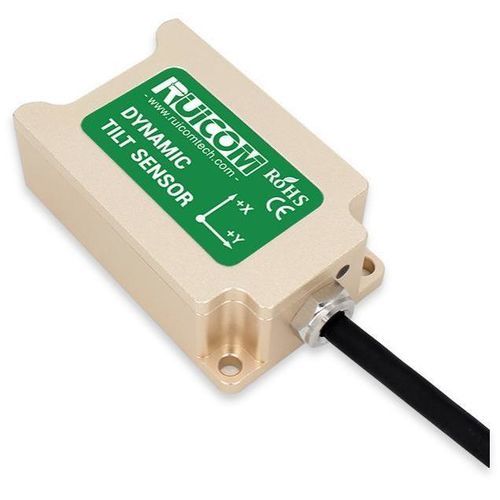

Capteur d'inclinaison 2 axes DTS6-A1

XY4-20 mAsortie de courant

Présentation
Le DTS6-A1 est un capteur d'inclinaison dynamique industriel fournissant une sortie en boucle de courant 4–20 mA pour la surveillance d'angle dynamique en environnements sévères. Il intègre un accéléromètre 3 axes et un gyroscope 3 axes et utilise un filtre de Kalman six axes pour calculer en temps réel l'attitude dynamique double axe. La sortie 4–20 mA offre une forte immunité aux interférences et supporte une transmission longue distance jusqu'à 2000 m, adapté aux engins de chantier et autres applications industrielles.

Caractéristiques principales

• Plages de mesure sélectionnables : ±1° à ±90° (le tableau inclut ±10/±30/±60/±90/±180°)
• Sortie : boucle de courant 4–20 mA, 0° = 12 mA
• Mesure d'attitude dynamique double axe (X, Y)
• Élément sensing MEMS : accéléromètre 3 axes + gyroscope 3 axes
• Filtre de Kalman six axes intégré pour calcul temps réel
• Transmission longue distance jusqu'à 2000 m
• MCU industriel, PCB verni, boîtier métallique
• Résistant aux chocs 100g@11ms (triaxial) et aux vibrations 10grms (10–1000 Hz)
• Compatibilité électromagnétique et suppression RF, indice de protection IP67

Paramètres de performance
Plages de mesure : ±1°~±90° sélectionnables (tableau : ±10, ±30, ±60, ±90, ±180°)
Axe de mesure : X, Y (la plupart des plages); X pour ±180°
Sortie zéro (0°) : 12 mA (toutes plages)
Résolution : 0.01° (±10, ±30); 0.02° (±60); 0.03° (±90); 0.05° (±180)
Précision dynamique (@25°C) : ±0.3° (±10/±30/±60); ±0.5° (±90/±180)
Précision statique (@25°C) : 0.05° (±10/±30); 0.06° (±60); 0.08° (±90); 0.1° (±180)
Stabilité à long terme : 0.05° (toutes plages)
Coefficient de dérive zéro (-40~85°C) : ±0.006 °/°C
Coefficient temp. sensibilité (-40~85°C) : ≤100 ppm/°C
Temps de démarrage : 1.0 s
Temps de réponse : 0.01 s
Fréquence de réponse : 20–100 Hz
Compatibilité EMC : conforme EN61000 et GBT17626
Résistance d'isolement : ≥100 MΩ
Résistance aux chocs : 100g@11ms, triaxial (demi-sinus)
Résistance aux vibrations : 10grms, 10–1000 Hz
Indice d'étanchéité : IP67
Câble : câble blindé standard 2 m
Poids : ≤180 g (hors câble)

Spécifications techniques

• Modèle : DTS6-A1
• Sortie : boucle de courant 4–20 mA
• Plages de mesure : ±1°~±90° sélectionnables (options ±10/±30/±60/±90/±180°)
• Axes de mesure : attitude dynamique double axe (X, Y)
• Élément de détection : MEMS accéléromètre 3 axes + gyroscope 3 axes
• Algorithme : filtre de Kalman six axes intégré
• Distance de transmission maximale : 2000 m
• Précision statique : jusqu'à 0.03° sur petites plages; typ. 0.05° (@25°C)
• Précision dynamique : typ. ±0.3° (@25°C)
• Résistance aux chocs : 100g@11ms (triaxial, demi-sinus)
• Résistance aux vibrations : 10grms, 10–1000 Hz
• Compatibilité EMC : conforme EN61000 et GBT17626
• Indice de protection : IP67
• Température de référence : -40~85°C
• Câble standard : 2 m blindé
• Poids : ≤180 g (hors câble)
