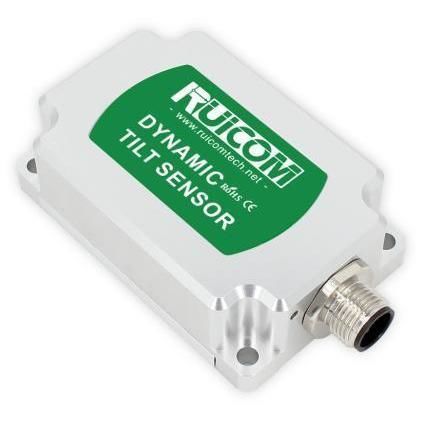

Capteur d'inclinaison 3 axes DTS

XYZRS-485RS-232

Présentation du produit
DTS est un capteur d'inclinaison dynamique MEMS numérique haute performance développé par RUICOM Technology pour la surveillance d'attitude de plateformes en mouvement. Il fournit en temps réel les angles tridimensionnels (roulis, tangage, lacet) en condition de vibration et de mouvement grâce à la fusion d'un accéléromètre 3 axes et d'un gyroscope avec un filtre de Kalman adaptatif. Les interfaces numériques (RS485, RS232, TTL) facilitent l'intégration dans les systèmes industriels.

Principe de mesure et robustesse
Basé sur un principe de mesure sans contact, DTS calcule l'attitude sans surface de référence. L'ADC haute précision intégré et l'unité de compensation gyroscopique corrigent les erreurs non linéaires, le couplage orthogonal, la dérive thermique et les effets centrifuges, réduisant les écarts dus aux interférences de mouvement. DTS fonctionne en modes dynamique et statique, offre une forte immunité EMI et résiste aux chocs et vibrations importants pour les environnements sévères (automatisation industrielle, machines de chantier, transport ferroviaire).

Caractéristiques clés

• Précision dynamique ±0,1°
• Précision statique ±0,05°
• Interfaces : RS485 / RS232 / TTL (option)
• Plage de mesure : Roulis ±180°, Tangage ±90°

Paramètres de performance (tableau)
DTS | Paramètre
Plage de mesure | Roulis ±180°, Tangage ±90°, Azimut ±180°
Axe de mesure | Axe X / Axe Y / Axe Z
Résolution roulis et tangage | 0,01°
Précision statique roulis/tangage @25℃ | ±0,05°
Précision dynamique (rms) roulis/tangage @25℃ | ±0,1°
Gyroscope - Plage | ±300°/s
Gyroscope - Stabilité oblique (moy. 10s) | 8,5°/h
Gyroscope - Instabilité oblique (Allan) | 4,5°/h
Gyroscope - Angle Random Walk (Allan) | 0,25°/sqrt(h)
Accéléromètre - Plage | ±4g / ±16g (option)
Accéléromètre - Stabilité oblique (moy. 10s) | 0,02 mg
Accéléromètre - Instabilité oblique (Allan) | 0,005 mg
Accélération - Velocity Random Walk (Allan) | 0,005 m/s/sqrt(h)
Coef. température du point zéro @-40–85℃ | ±0,01°/℃
Coef. température de sensibilité @-40–85℃ | ≤100 ppm/℃
Temps de démarrage | ≤3,5 s
Temps de réponse | 0,01 s
Protocole de communication | RS485 / RS232 / TTL (option)
Compatibilité électromagnétique | Conforme EN61000 et GBT17626
MTBF | ≥98 000 heures
Résistance d'isolement | ≥100 MΩ
Résistance aux chocs | 100g @ 11 ms, triaxial (demi-onde)
Résistance aux vibrations | 10 grms, 10–1000 Hz
Indice de protection | IP67 / IP68 (option)
Poids | Connecteur simple ≤165 g (hors câble) ; Connecteur double ≤180 g (hors câble)

Spécifications techniques

• Modèle / Série : DTS
• Plages de mesure : Roulis ±180°, Tangage ±90°, Azimut ±180°
• Axes de mesure : X, Y, Z
• Résolution (roulis & tangage) : 0,01°
• Précision statique @25℃ : ±0,05°
• Précision dynamique (rms) @25℃ : ±0,1°
• Plage gyroscope : ±300°/s
• Stabilité oblique gyroscope (moy. 10s) : 8,5°/h
• Instabilité oblique gyroscope (Allan) : 4,5°/h
• Angle Random Walk (Allan) : 0,25°/sqrt(h)
• Plage accéléromètre : ±4g ou ±16g (option)
• Stabilité oblique accéléromètre : 0,02 mg
• Instabilité oblique accéléromètre : 0,005 mg
• Velocity Random Walk : 0,005 m/s/sqrt(h)
• Coef. point zéro (-40–85℃) : ±0,01°/℃
• Coef. sensibilité (-40–85℃) : ≤100 ppm/℃
• Temps de démarrage : ≤3,5 s
• Temps de réponse : 0,01 s
• Communication : RS485 / RS232 / TTL (option)
• EMC : conforme EN61000 et GBT17626
• MTBF : ≥98 000 heures
• Résistance d'isolement : ≥100 MΩ
• Résistance aux chocs : 100g @ 11 ms (triaxial, demi-onde)
• Résistance aux vibrations : 10 grms, 10–1000 Hz
• Protection : IP67 (standard) / IP68 (option)
• Poids : Connecteur simple ≤165 g (hors câble) ; Connecteur double ≤180 g (hors câble)
