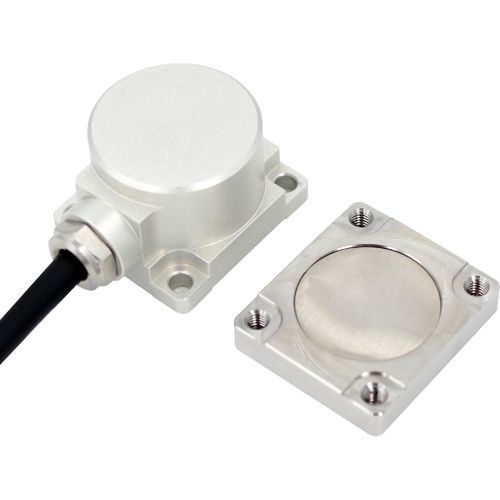

Accéléromètre 3 axes AKM390

capacitifMEMSanalogique

Description du produit
Le capteur de vibration MEMS tri‑axial AKM390 est un accéléromètre capacitif fournissant une sortie analogique 0–5 V pour les mesures industrielles de vibration et d'impact. Il intègre une puce MEMS en silicium monocristallin, un ASIC basse consommation pour le conditionnement du signal, un microcontrôleur pour les valeurs de compensation et un capteur de température. Le produit est calibré en usine, conçu pour une faible consommation et une sortie stable. L'électronique inclut un circuit de réinitialisation à semi‑conducteurs et une protection contre les surtensions. Boîtier en aluminium aéronautique classé IP67, adapté aux systèmes de surveillance embarqués et portables.

Principales caractéristiques (résumé)

• Trois axes de mesure : X, Y, Z
• Sortie analogique : 0–5 V
• Tension d'alimentation : 9–36 VCC
• Capacité de choc (selon plage) : jusqu'à 2000 g (voir paramètres)
• Température de fonctionnement : -40 ℃ à +85 ℃
• Indice de protection : IP67
• Faible consommation, sortie calibrée et bonne stabilité

Domaine d'application

• Enregistrement de chocs, surveillance et prédiction de la fatigue
• Surveillance d'éoliennes
• Surveillance des infrastructures de transport : analyse de sous‑fouille, détection de défauts TGV
• Surveillance des grandes machines et moteurs
• Vibrations basse fréquence et systèmes de surveillance automatique
• Équipements médicaux
• Surveillance de ponts
• Applications automobiles (tests et mesures embarquées)
• Surveillance de rouleaux industriels

Paramètres
Modèle : AKM390 — accéléromètre capacitif tri‑axial MEMS
Plages de mesure : ±2, ±4, ±8, ±10, ±20, ±40 g
Calibration du biais : <1 mg (pour les plages listées)
Axes de mesure : X, Y, Z
Répétabilité marche/arrêt : <2 mg (max)
Sensibilité (±10 %) : 1250, 625, 312,5, 250, 125, 62,5 mV/g (correspondant aux plages ci‑dessus)
Coefficient de température du biais : typ. 0,01 %/℃ (certaines plages jusqu'à 0,05 %/℃)
Résolution/seuil (@1 Hz) : <1 mg (max)
Non‑linéarité : <0,5 % à <1 % FS (selon plage)
Fréquence de réponse : 500 Hz (typ.)
Bande passante (3 dB) : 1000 Hz
Sensibilité inter‑axes : 1 %–2 % (selon plage)
Rapport de sensibilité aux vibrations latérales : 1 %–5 % (selon plage)
Fréquence de résonance : 2,4 kHz ou 5,5 kHz (selon plage)
Densité de bruit : 21 ou 86,6 μg/√Hz (selon plage)
Sortie 0 g (offset) : 2,5 V (variation d'offset variable selon la plage)
Plage de sortie : 0–5 V
Fiabilité : MIL‑HDBK‑217, Classe II
Résistance aux chocs : 100 g @ 11 ms, tri‑axial (demi‑sinus)
Temps de récupération : <1 ms (1000 g, 1/2 sin 1 ms impact sur axe i)
Tolérance aux vibrations : 20 g RMS, 20–2000 Hz (bruit aléatoire), 30 min par axe
Entrée (VDD − VSS) : 9–36 VCC
Consommation en fonctionnement : <60 mA @12 VCC
Protection : IP67
Matériau : aluminium aéronautique
Poids : capteur ≤ 116 g ; base magnétique ≤ 50 g
Dimensions : capteur L36 × W32 × H24 mm ; base magnétique L36 × W32 × H7 mm

Spécifications techniques

• Modèle : AKM390 (accéléromètre capacitif MEMS tri‑axial)
• Type de sortie : tension analogique 0–5 V
• Tension d'alimentation : 9–36 VCC
• Courant de fonctionnement : <60 mA @12 VCC
• Axes de mesure : X, Y, Z
• Plages de mesure : ±2, ±4, ±8, ±10, ±20, ±40 g
• Exemples de sensibilité : 1250 à 62,5 mV/g selon la plage
• Réponse en fréquence : jusqu'à 500 Hz (réponse), bande passante jusqu'à 1000 Hz
• Indice de protection : IP67
• Matériau : aluminium aéronautique
• Température de fonctionnement : -40 ℃ à +85 ℃
• Dimensions : L36 × W32 × H24 mm
• Poids : ≤116 g (capteur)
• Résistance aux chocs : 100 g @11 ms ; temps de récupération <1 ms
