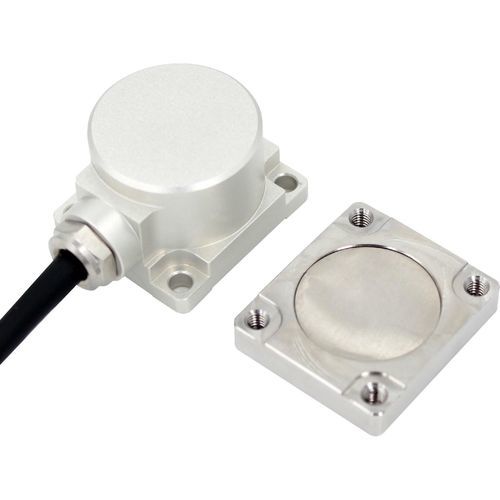

Accéléromètre 3 axes AKM390

MEMScapacitifavec mesure de température

Description du produit
Le AKM390 est un accéléromètre MEMS 3 axes à sortie tension analogique conçu pour les mesures de vibration et d'impact en milieu industriel. Il intègre un capteur capacitif en silicium monocristallin, un ASIC basse consommation pour le conditionnement du signal, un microcontrôleur pour le stockage des compensations et un capteur de température. L'appareil est étalonné, protégé IP67 et fabriqué en aluminium de qualité aérospatiale.

Spécifications rapides

• Axes : Trois axes (X, Y, Z)
• Tension de sortie : 0 ~ 5 V (0 g centré à 2,5 V)
• Tension d'alimentation : 9 ~ 36 VDC
• Résistance aux chocs (valeur résumée) : 2000 g
• Température de fonctionnement : -40℃ ~ +85℃
• Température de stockage : -40℃ ~ +85℃
• Indice de protection : IP67

Champ d'application

• Enregistrement de collisions, surveillance et prédiction de la fatigue
• Éolien (surveillance des turbines)
• Surveillance des systèmes de transport, analyse des couches de fondation, détection de défauts ferroviaires grande vitesse
• Grandes machines et moteurs
• Vibration basse fréquence et systèmes de surveillance automatisés
• Équipements médicaux (mesure des vibrations)
• Surveillance de ponts
• Automobile (tests et surveillance)
• Surveillance de rouleaux et machines rotatives

Dimensions (taille)

• Boîtier : L36 × W32 × H24 mm
• Empreinte de montage : L29 × W25 × H4 mm
• Vis de fixation : 4 × M4

Paramètres

• Modèle : AKM390
• Plages de mesure : ±2 / ±4 / ±8 / ±10 / ±20 / ±40 g
• Étalonnage de biais : <1 mg (toutes plages)
• Axes mesurés : X, Y, Z
• Répétabilité mise sous/tension : <2 mg (max)
• Sensibilité (±10%) : 1250 / 625 / 312,5 / 250 / 125 / 62,5 mV/g
• Coefficient de dérive en température : 0,01 / 0,01 / 0,01 / 0,05 / 0,05 / 0,05 %/℃
• Résolution/seuil (@1 Hz) : <1 mg (max)
• Non linéarité (max) : <0,5 / <0,5 / <0,8 / <1 / <1 / <1 % FS
• Réponse en fréquence : 500 Hz
• Bandes passantes (3 dB) : 1000 Hz
• Sensibilité hors axe : 1 / 1 / 1 / 2 / 2 / 2 %
• Ratio de sensibilité aux vibrations latérales : 1 / 1 / 2 / 5 / 5 / 5 %
• Fréquence de résonance : 2,4 / 2,4 / 2,4 / 5,5 / 5,5 / 5,5 kHz
• Densité de bruit : 21 / 21 / 21 / 86,6 / 86,6 / 86,6 μg/√Hz
• Offset 0 g (typ) : <0,01 / <0,01 / <0,01 / <0,008 / <0,008 / <0,008 mV
• Résistance aux chocs (unitaire) : 100 g @ 11 ms (triaxial, demi‑sinus)
• Temps de récupération : <1 ms (1000 g, 1/2 sin 1 ms, impact sur axe i)
• Durabilité vibration : 20 g RMS, 20–2000 Hz (bruit aléatoire), 30 min par axe
• Entrée (VDD–VSS) : 9–36 VDC
• Consommation : <60 mA @ 12 VDC
• Fiabilité : MIL‑HDBK‑217 Classe II
• Protection : IP67
• Matériau : Aluminium aérospatial
• Poids : Capteur ≤116 g; base magnétique ≤50 g

Caractéristiques techniques

• Modèle : AKM390
• Type : Accéléromètre MEMS 3 axes, sortie tension analogique
• Sortie : 0 ~ 5 V (0 g à 2,5 V)
• Alimentation : 9–36 VDC
• Consommation : <60 mA @ 12 VDC
• Plages sélectionnables : ±2 à ±40 g
• Indice de protection : IP67
• Température de fonctionnement : -40℃ à +85℃
• Matériau : Aluminium aérospatial
• Dimensions : L36 × W32 × H24 mm
• Poids : ≤116 g
