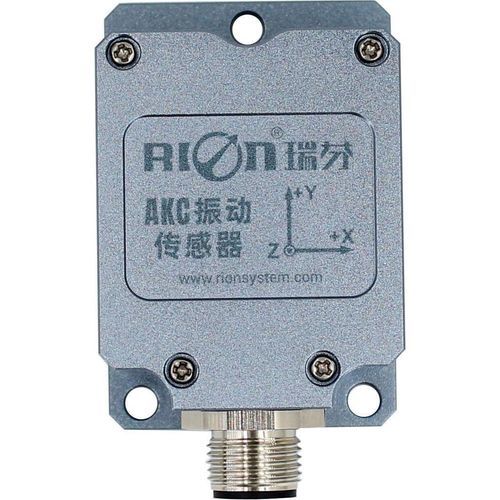

Capteur de vibrations MEMS AKC378

pour la maintenance conditionnelle de machinespour applications ferroviairespour applications automobiles

Résumé du produit

• Capteur de vibration capacitif MEMS triaxial
• Sortie courant continu 4-20 mA
• Plage de mesure configurable : ±2 g à ±16 g
• Fonction d'auto-test intégrée
• Température de fonctionnement : -40 °C à +85 °C

Description du produit
L'AKC378 est un capteur de vibration triaxial reposant sur une technologie MEMS en silicium monocristallin avec compensation de signal embarquée pour garantir linéarité et stabilité à long terme. Le capteur fournit une sortie analogique en courant DC 4-20 mA adaptée aux systèmes industriels de surveillance. La réponse en fréquence couvre du continu aux basses fréquences de 0 Hz à 200 Hz. Une protection EMC/RFI intégrée améliore l'immunité en environnements électriquement perturbés. Son architecture basse consommation et son format compact facilitent l'intégration en surveillance continue et en automatisme. Un auto-test intégré permet une vérification rapide de l'intégrité du capteur et de la chaîne de mesure.

Domaines d'application

• Surveillance structurelle et d'impact de ponts
• Surveillance d'éoliennes
• Contrôle de trafic, analyse de couche de fondation et détection de défauts sur trains grande vitesse
• Surveillance d'état de grandes machines et moteurs
• Surveillance automatique des vibrations basses fréquences
• Contrôle de rouleaux et équipements rotatifs
• Essais et surveillance automobile
• Mesure de vibration pour équipements médicaux

Caractéristiques techniques

• Modèle : AKC378
• Plage de mesure : ±2 g à ±16 g (configurable)
• Axes de mesure : X, Y, Z (triaxial)
• Résolution : <1 mg
• Courant de zéro : 12 mA
• Sortie pleine échelle : 4-20 mA
• Linéarité : <1 %
• Répétabilité marche/arrêt : <2 mg
• Réponse en fréquence : 0 – 200 Hz (filtre passe-bas intégré)
• Bande passante : 200 Hz @ 3 dB
• Résistance aux chocs : >100 g @ 11 ms (demi-sinusoïde)
• Temps de récupération après choc : <1 ms
• Température de fonctionnement : -40 °C à +85 °C
• Température de stockage : -40 °C à +85 °C
• Tension d'alimentation : 9 – 36 V DC
• Consommation maximale : 65 mA @ 12 V DC
• Densité de bruit : <25 µg/√Hz @ ±2 g; <60 µg/√Hz @ ±16 g
• Incertitude maximale d'étalonnage : <1 mg
• Protection électrique : blindage EMC et RFI
• Fiabilité : MIL-HDBK-217 Niveau 2
• Auto-test : ±1 g @ 10 Hz (auto-test lorsque la ligne est mise à la terre)
• Indice de protection : IP67
• Dimensions : L55 × W37 × H29 mm
• Poids : ≤100 g (câbles non inclus)
