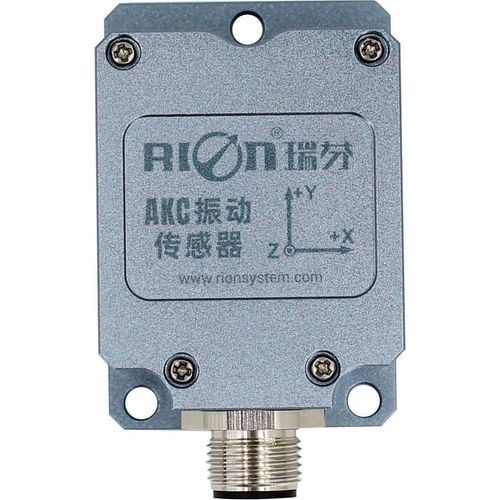

Capteur de vibrations capacitif AKC370

MEMSpour éoliennepour applications ferroviaires

Description du produit
L'AKC370 est un capteur de vibration triaxial MEMS à détection capacitive avec sortie tension analogique (0,5–4,5 V). Il utilise un MEMS en silicium monocristallin avec compensation interne et blindage EMC/RFI pour assurer linéarité et stabilité à long terme. Les plages de mesure sont sélectionnables et une fonction d'auto‑test intégrée permet le contrôle d'état en temps réel.

Champ d'application

• Surveillance des chocs et santé structurelle des ponts
• Surveillance des vibrations d'éoliennes
• Surveillance des systèmes de circulation, analyse du remblai et détection de défauts sur lignes à grande vitesse
• Surveillance des vibrations de grandes machines tournantes et moteurs
• Mesure des vibrations basse fréquence et systèmes de surveillance automatique
• Diagnostic vibratoire des équipements médicaux
• Essais et surveillance de durabilité en automobile
• Contrôle des vibrations pour rouleaux et convoyeurs

Paramètres

• Modèle : AKC370
• Sortie : Tension analogique 0,5–4,5 V (couplage continu), point zéro ≈ 2,5 V
• Plages de mesure : sélectionnables ±2 g, ±4 g, ±8 g, ±16 g (typ. ±2 g–±16 g)
• Axes : Triaxial (X, Y, Z)
• Résolution : <1 mg ; Densité de bruit : <25 µg/√Hz (@ ±2 g) ; <60 µg/√Hz (@ ±16 g)
• Linéarité : 1 % ; Répétabilité mise sous/tension : <2 mg
• Réponse en fréquence / filtre intégré : 0–200 Hz ; Bande passante : 200 Hz @ 3 dB
• Survie aux chocs : >100 g @ 11 ms (demi‑sinusoïde) ; Récupération après choc <1 ms
• Auto‑test : ±1 g @ 10 Hz (mise à la terre ligne ST)
• Température fonctionnement / stockage : -40 à +85 °C
• Tension d'alimentation : 9–36 VDC ; Courant max : ~35–38 mA @ 12 VDC
• Incertitude maximale d'étalonnage : <1 mg ; Fiabilité : MIL‑HDBK‑217 Niveau 2

Dimensions

• Dimensions produit (coque) : L55 × W37 × H29 mm
• Dimensions d'installation : L48 × W28,6 × H4 mm
• Vis de fixation : 3 × M4
• Poids : ≤100 g (hors câble)

Mécanique et électrique

• Indice de protection : IP67
• Protection électrique : Blindage EMC et RFI
• Alimentation : 9–36 VDC ; Consommation : 35–38 mA @ 12 VDC (max)
• Conception pour récupération rapide après choc et fonctions d'auto‑test intégrées
