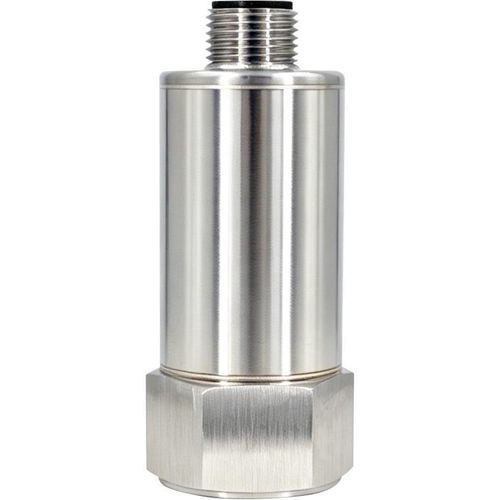

Capteur de vibrations magnétique HFA360

pour la surveillance de machinespour applications automobilespour la maintenance préventive

Description du produit
Ce produit est un capteur de vibration haute précision à large bande de réponse et communication Ethernet, conçu pour la mesure en temps réel des vibrations triaxiales et la sortie en temps réel des valeurs d'accélération sur les trois axes. Il s'applique largement à l'analyse d'état en temps réel des machines tournantes telles que moteurs, pompes, ventilateurs, compresseurs d'air, moteurs à gaz, générateurs, réducteurs et boîtes de vitesses dans les secteurs industriels, fournissant des informations précises sur l'état de fonctionnement et la santé des équipements.

Caractéristiques clés

• Large bande de réponse en fréquence : plage de réponse jusqu'à 10 kHz, couvrant les fréquences de défaut de la plupart des machines tournantes industrielles.
• Haute sensibilité et linéarité : conversion ADC 20 bits, sensibilité de 0,095 mg/LSB pour détecter les faibles vibrations.
• Haute intégration : fournit simultanément les données transitoires triaxiales (X, Y, Z), remplaçant le mode traditionnel "carte d'acquisition + capteur".
• Interface de communication Ethernet : possibilité de téléverser directement les données vers un serveur ou une plateforme via une interface Ethernet 10/100M adaptive pour l'envoi en temps réel des formes d'onde transitoires.
• Alimentation en courant continu 12V pour assurer un téléversement de données stable.

Domaine d'application

• Surveillance de vibration des équipements industriels
• Éolien
• Surveillance des systèmes de trafic, analyse de plateforme et détection de défauts des chemins de fer à grande vitesse
• Gros machines et moteurs
• Vibrations basse fréquence et surveillance automatique
• Équipements médicaux
• Surveillance de ponts
• Surveillance de véhicules
• Applications sur rouleaux

Paramètres
HFA360 — Paramètres
Plage de mesure : ±50g
Sensibilité : 0,095 mg/LSB
Axe de mesure : Axe X / Y / Z
Fréquence de réponse : DC ~ 10 kHz
Fréquence d'échantillonnage : 80 kHz
Données transitoires : données transitoires des axes X, Y, Z
Interface de communication : Ethernet
Adresse/port serveur par défaut : 192.168.1.169/22009
Adresse appareil par défaut : 192.168.1.164
Adresse appareil : l'adresse d'usine par défaut est "1"
Température ambiante de fonctionnement : -40℃ ~ +85℃
Méthode d'installation : montage magnétique ou vis double extrémité (trou inférieur M5*6)
Indice de protection : IP67
Dimensions : L24 × W27.3 × H60.6 mm
Poids du produit : ≤105 g

Dimensions
Taille du boîtier : L24 × W27.3 × H60.6 mm

Spécifications techniques

• Modèle : HFA360
• Plage de mesure : ±50g
• Sensibilité : 0,095 mg/LSB
• Axes : X / Y / Z
• Fréquence de réponse : DC ~ 10 kHz
• Fréquence d'échantillonnage : 80 kHz
• Sortie de données transitoires : axes X, Y, Z
• Interface : Ethernet (10/100M adaptive)
• Alimentation : DC 12V
• Adresse/port serveur par défaut : 192.168.1.169/22009
• Adresse appareil par défaut : 192.168.1.164 ; ID appareil d'usine : 1
• Température de fonctionnement : -40℃ à +85℃
• Installation : magnétique ou vis double extrémité (trou inférieur M5*6)
• Indice de protection : IP67
• Dimensions : L24 × W27.3 × H60.6 mm
• Poids : ≤105 g
