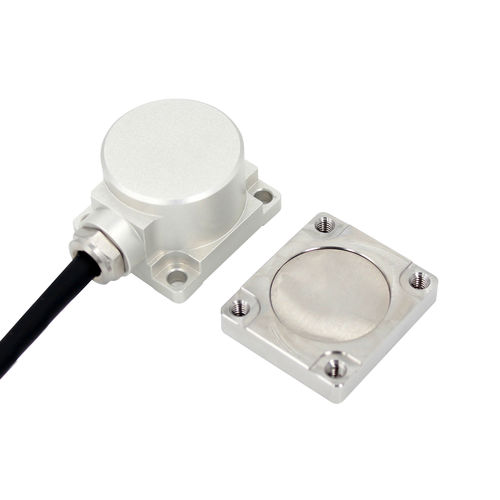

Capteur de vibrations MEMS AKM398

électroniquepour éoliennepour applications médicales

Présentation
Le AKM398 est un capteur de vibration MEMS triaxial conçu pour la mesure industrielle des vibrations et des chocs. Le capteur intègre une puce MEMS capacitive en silicium monocristallin, un ASIC basse consommation pour le conditionnement du signal, un microcontrôleur stockant les données de calibration/compensation et un capteur de température intégré. L'appareil fournit une sortie courant analogique (4–20 mA), une calibration usine, une remise sous tension par circuit à l'état solide et une protection contre les surtensions afin d'assurer des signaux stables et fiables en environnement exigeant.

Caractéristiques principales

• Mesure triaxiale (X, Y, Z)
• Sortie courant analogique : 4–20 mA
• Tension d'alimentation : 9–36 VDC
• Résistance élevée aux chocs/impacts avec récupération rapide
• Consommation réduite (<60 mA @ 12 VDC)
• Indice de protection : IP67
• Boîtier en aluminium de qualité aéronautique
• Étalonnage usine avec zéro et sensibilité stables

Domaines d'application

• Enregistrement de chocs, surveillance de fatigue et prédiction
• Surveillance des turbines éoliennes
• Surveillance d'infrastructures ferroviaires et routières, analyse du remblai, détection de défauts sur trains à grande vitesse
• Grandes machines tournantes et moteurs
• Surveillance des vibrations basse fréquence et systèmes de monitoring automatique
• Suivi des vibrations d'équipements médicaux
• Surveillance de ponts et santé structurelle
• Essais et validation automobiles
• Surveillance de rouleaux et équipements rotatifs

Paramètres techniques
AKM398 — PARAMÈTRE — UNITÉ
Plages de mesure — ±2, ±4, ±8, ±10, ±20, ±40 — g
Calibration de dérive — <1 — mg
Axes de mesure — X, Y, Z — Axe
Répétabilité marche/arrêt — <2 — mg (max)
Sensibilité (±10%) — 4, 2, 1, 0.8, 0.4, 0.2 — mA/g (selon plage)
Coefficient de température de la dérive — 0.01 / 0.05 — %/°C (varie selon plage)
Résolution / Seuil (@1 Hz) — <1 — mg (max)
Non-linéarité — <0.5 / <0.8 / <1 — % FS (max, varie selon plage)
Fréquence de réponse — 500 — Hz
Bande passante (3 dB) — 1000 — Hz
Sensibilité inter-axes — 1 / 2 — % (selon plage)
Ratio de sensibilité aux vibrations latérales — 1 / 2 / 5 — % (selon plage)
Fréquence de résonance — 2.4 / 5.5 — kHz (selon plage)
Densité de bruit — 21 / 86.6 — μg/√Hz (selon plage)
Sortie 0 g (typique) — 12 mA (offset <0.005 ~ <0.003 mA selon plage)
Courant de sortie — 4–20 mA
Fiabilité — MIL-HDBK-217, Classe II
Résistance aux chocs — 100 g @ 11 ms, triaxial (demi-sinus)
Temps de récupération — <1 ms (1000 g, 1/2 sin 1 ms, impact sur axe i)
Tolérance vibration environnementale — 20 g RMS, 20–2000 Hz (bruit aléatoire, 30 min par axe)
Alimentation (VDD - VSS) — 9–36 VDC
Courant de fonctionnement — <60 mA @ 12 VDC
Protection — IP67
Matériau — Boîtier en aluminium aéronautique
Poids — Poids net ≤116 g ; base magnétique ≤50 g
Dimensions — Produit : L36 × W32 × H24 mm ; Base magnétique : L36 × W32 × H7 mm

Dimensions et fixation

• Taille du boîtier : L36 × W32 × H24 mm
• Dimensions d'installation : L29 × W25 × H4 mm
• Vis de fixation : 4 × M4

Caractéristiques / spécifications

• Modèle : AKM398
• Axes de mesure : X, Y, Z (triaxial)
• Options de plage : ±2 / ±4 / ±8 / ±10 / ±20 / ±40 g
• Sortie : 4–20 mA analogique
• Sortie 0 g typique : 12 mA (offset <0.005–0.003 mA selon plage)
• Sensibilité (typ., ±10%) : 4 / 2 / 1 / 0.8 / 0.4 / 0.2 mA/g
• Bande passante : jusqu'à 1000 Hz (3 dB) ; Fréq. de réponse : 500 Hz
• Densité de bruit : 21 ou 86.6 μg/√Hz (selon plage)
• Non-linéarité et sensibilité inter-axes dans les limites spécifiées
• Résistance aux chocs et récupération rapide pour environnements sévères
• Température de fonctionnement : -40 °C à +85 °C ; Stockage : -40 °C à +85 °C
• Alimentation : 9–36 VDC ; Courant de fonctionnement <60 mA @ 12 VDC
• Indice de protection : IP67 ; Matériau du boîtier : aluminium aéronautique
• Fiabilité : MIL-HDBK-217, Classe II
• Poids et fixation comme spécifié ci-dessus
