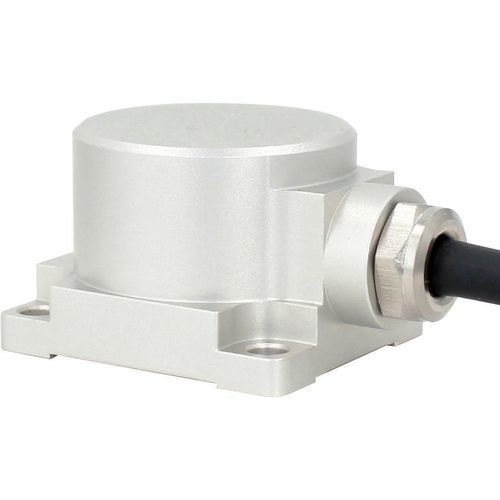

Capteur de vibrations capacitif AKM392

micromécaniqueMEMSpour applications médicales

Description du produit
Le AKM392 est un capteur de vibration numérique MEMS triaxial destiné aux essais de vibration et d'impact. Il intègre une puce capacitive en silicium monocristallin micromachinée, un ASIC de conditionnement de signal basse consommation, un microprocesseur pour le stockage des valeurs de compensation et un capteur de température. Les sorties numériques disponibles sont RS232, RS485 et TTL ; chaque capteur peut recevoir un code d'adresse pour une connexion série longue distance multi-point et une analyse centralisée des données. Le capteur présente une faible consommation, une construction mécanique robuste, une sortie calibrée et stable, une protection électronique contre les surintensités et une stabilité à long terme du facteur d'échelle typiquement <0,1% FS.

Caractéristiques principales

• Mesure triaxiale (X, Y, Z)
• Sorties : RS232 / RS485 / TTL ; protocoles : RION 68, MODBUS RTU
• Plages sélectionnables : ±2 / ±4 / ±8 / ±10 / ±20 / ±40 g
• Bande passante : 500 Hz (3 dB)
• Résistance aux chocs : jusqu'à 2000 g ; essai d'impact : 100 g @ 11 ms (triaxial)
• Température de fonctionnement : -40°C à +85°C ; indice de protection : IP67
• Tension d'alimentation : 9–36 VDC ; courant de fonctionnement <60 mA @ 12 VDC
• Matériau : aluminium aérospatial ; masse capteur ≤116 g

Champ d'application

• Enregistrement de collisions, surveillance et prédiction de la fatigue
• Surveillance des éoliennes
• Surveillance des systèmes de circulation et détection de défauts ferroviaires haute vitesse
• Surveillance des vibrations de grandes machines et moteurs
• Surveillance automatique des vibrations basse fréquence
• Mesure de vibration d'équipements médicaux
• Surveillance structurelle de ponts
• Essais automobiles
• Applications pour rouleaux et laminoirs

Paramètres

• Plages de mesure : ±2, ±4, ±8, ±10, ±20, ±40 g
• Étalonnage de déviation : <1 mg (toutes plages)
• Résolution / seuil (@1 Hz) : <1 mg (max)
• Non-linéarité : <0,5% à <1% FS (selon plage)
• Densité de bruit : 21 μg/√Hz (plages basses) ou 86,6 μg/√Hz (plages hautes)
• Fréquence de résonance : 2,4 kHz (plages basses) ou 5,5 kHz (plages hautes)
• Sensibilité croisée : 1–2% (typique)
• Rapport de sensibilité transversale : 1–5% (typique)
• Taux de sortie automatique (RION 68) : 5, 10, 25, 50, 100, 200, 500, 1000 Hz
• Taux automatique MODBUS : 10, 25, 50 Hz
• Fiabilité : MIL-HDBK-217, Classe II
• Temps de récupération : <1 ms (1000 g, 1/2 sin 1 ms)

Dimensions

• Taille capteur : L36 × W32 × H24 mm
• Taille d'installation : L29 × W25 × H4 mm
• Socle magnétique : L36 × W32 × H7 mm
• Vis de fixation : 4 × M4

Caractéristiques techniques

• Modèle : AKM392
• Interfaces de sortie : RS232, RS485, TTL
• Protocoles de communication : RION 68, MODBUS RTU
• Tension d'alimentation : 9–36 VDC
• Courant de fonctionnement : <60 mA @ 12 VDC
• Protection : IP67
• Matériau : aluminium aérospatial (capteur) ; socle magnétique : acier inoxydable
• Masse : capteur ≤116 g ; socle magnétique ≤50 g
• Température de fonctionnement : -40°C à +85°C ; température de stockage : -40°C à +85°C
