Capteur de vibrations électronique AKF390

MEMScapacitifpour la surveillance de machines

Présentation du produit

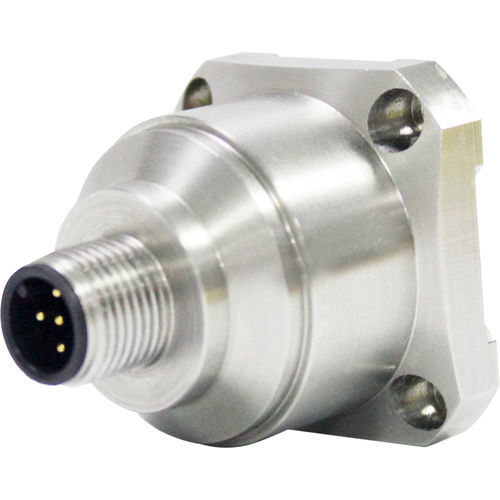

L'AKF390 est un accéléromètre capacitif MEMS triaxial à sortie tension analogique (0–5 V). Conçu pour la mesure de vibrations et d'impacts en environnement industriel, il intègre une puce MEMS en silicium, un ASIC basse consommation pour le conditionnement du signal, un microcontrôleur embarqué pour les valeurs de compensation et un capteur de température. Étalonné en usine, l'AKF390 offre une dérive de base stable, une faible consommation et des performances environnementales solides avec protection IP67 et connecteur M12 industriel.

Caractéristiques clés

• Axes de mesure : X, Y, Z (triaxial)
• Sortie : tension analogique 0–5 V
• Plages sélectionnables : ±2, ±4, ±8, ±10, ±20, ±40 g
• Sensibilités : de 1250 mV/g (±2 g) à 62,5 mV/g (±40 g)
• Réponse en fréquence : typ. 500 Hz ; bande passante (3 dB) jusqu'à 1000 Hz
• Température de fonctionnement : -40 °C à +85 °C
• Alimentation : 9–36 VDC ; consommation < 60 mA @ 12 VDC
• Résistance aux chocs et récupération adaptées aux essais d'impact
• Indice de protection : IP67 ; connecteur : M12 norme industrielle

Domaines d'application

• Surveillance d'enrouleurs et rouleaux compacteurs
• Surveillance de l'état des ponts
• Surveillance des systèmes de circulation, analyse de la plateforme et détection de défauts sur voies à grande vitesse

Paramètres techniques

• Modèle : AKF390
• Type : accéléromètre capacitif MEMS triaxial, sortie tension analogique
• Plages : ±2 / ±4 / ±8 / ±10 / ±20 / ±40 g
• Exemples de sensibilité : 1250 / 625 / 312,5 / 250 / 125 / 62,5 mV/g
• Résolution (1 Hz) : < 1 mg (toutes plages)
• Non-linéarité : typ. < 0,5–1 % FS selon plage
• Densité de bruit : 21–86,6 μg/√Hz selon plage
• Résistance aux chocs : spécifiée en fiche technique ; temps de récupération < 1 ms selon test défini
• Fiabilité : MIL‑HDBK‑217, Grade 2

Dimensions

• Boîtier : 34,3 × 34,3 × 38,5 mm
• Taille d'installation : 25,5 × 25,5 × 1,5 mm
• Fixation : 4 × vis M3
• Base magnétique : 34,23 × 34,23 × 8,1 mm ; platine en L : 36 × 44 × 15 mm
• Poids : capteur 82 g ; base magnétique 48 g ; platine 20 g
