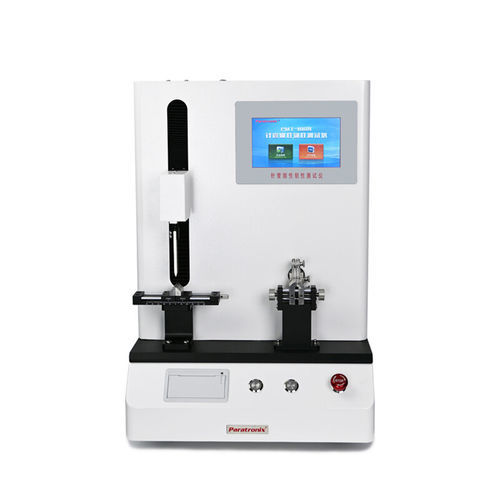

Machine d'essai de fatigue PMY-100N

de forced'endurancede résistance

Introduction du produit
Le PMY-100N est un appareil de laboratoire développé selon les normes applicables aux aiguilles d'injection pour évaluer la rigidité et la ténacité des aiguilles jetables. Il convient pour les essais sur aiguilles destinées aux injections dermiques, sous-cutanées, intramusculaires et intraveineuses, sur tubes de seringue pré-scellés et autres aiguilles droites en acier inoxydable à usage médical.

Normes produit

• GB 15811-2016 Aiguille d'injection stérile jetable
• YBB00112004-2015 Assemblage de seringue pré-potting (avec aiguille)
• YBB000992004-2015 Aiguille d'injection en acier inoxydable pour seringues pré-potting
• GB/T 18457-2015 Seringues en acier inoxydable pour la fabrication de dispositifs médicaux

Caractéristiques de l'équipement

• Écran tactile couleur 7" pour une utilisation intuitive
• Gestion utilisateur en trois niveaux pour répondre aux exigences GMP
• Programmes configurables couvrant essais de rigidité et de ténacité cyclique
• Capteur de force haute précision intégré
• Grande capacité de stockage des résultats et paramètres
• Clavier numérique complet pour le classement des échantillons et les réglages rapides

Principe d'essai
Rigidité : Appliquer une force spécifiée au centre d'une portée soutenue de l'aiguille et mesurer la flèche (déflexion).
Ténacité : Fixer une extrémité de l'aiguille, appliquer des cycles de flexion sur la portée spécifiée — plier à un angle défini dans un sens puis dans le sens opposé — pendant un nombre de cycles défini pour évaluer la résistance à la fatigue.

Paramètres du produit

• Modèle / Type d'équipement : PMY-100N (type d'équipement PMT-100N dans la documentation)
• Nom de l'appareil : Testeur de rigidité et ténacité de tube d'aiguille
• Alimentation : 220V 50Hz
• Dimensions (L×l×H) : 420 × 350 × 620 mm
• Poids : env. 30 kg
• Plage de mesure (rigidité) : 100 N
• Résolution (force) : 0,01 N
• Précision (force) : 0,3 % F.S.
• Course effective : 150 mm
• Portée de support : 1–60 mm
• Précision de déflexion : 0,01 mm
• Vitesse d'essai : 0,1–200 mm/min (variable)
• Taille d'échantillon (ténacité) : 0,2–3,4 mm
• Fréquence d'essai (ténacité) : 0,1–1,0 Hz
• Angle de flexion : 1–30°
• Distance de flexion : 5–100 mm
• Précision de la portée : ±0,1 mm
• Précision angulaire : ±0,1°
• Nombre de cycles de flexion : 1–999 fois

Applications et remarques techniques

• Conçu pour le contrôle en laboratoire de la rigidité et de la résistance aux cycles de flexion des aiguilles et tubes de seringue.
• Adapté aux essais d'endurance et de flexion des tubes d'aiguille en acier inoxydable et des assemblages de seringue pré-potting.
• Permet des résultats traçables grâce au capteur haute précision et aux programmes d'essai configurables.
