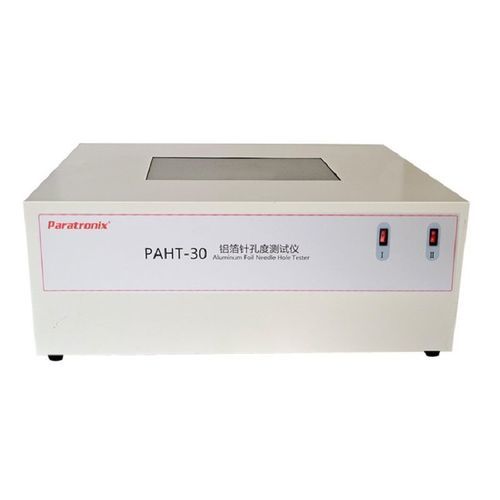

Appareil de contrôle de défauts de surface PAHT-30

pour la détection de fuitespour applications industriellesélectrique

Introduction
Le testeur de degré de perforation de la feuille d'aluminium PAHT-30 est un instrument professionnel pour la détection des perforations de la feuille d'aluminium, conçu selon les schémas de détection prévus par les normes GB et la pharmacopée. Il est destiné au contrôle des feuilles d'aluminium utilisées en emballage pharmaceutique et alimentaire.

Principe
Dans l'environnement défini et avec l'éclairage de la boîte lumineuse spécifié par les normes, la transmittance lumineuse à travers les perforations de la feuille est observée pour dénombrer les perforations et mesurer leur taille à l'aide de la table d'inspection.

Caractéristiques

• Puissance de la source lumineuse sélectionnable : 15W, 30W, 45W
• Revêtement en verre à haute transmit­tance pour une observation améliorée
• Grossissement optique : 40X HD mentionné dans les caractéristiques et 80X indiqué dans les paramètres techniques

Paramètres techniques
Puissance source lumineuse : 15W, 30W, 45W (trois niveaux optionnels)
Grossissement : 80X
Résolution minimale / illumination : 1200Lux–1500Lux
Résolution ambiante d'application (valeur de la grille) : 0.01 mm
Ouverture maximale mesurable : 4 mm
Taille de la fenêtre d'observation : 400×250 mm
Dimensions extérieures (L×l×H) : 800×600×300 mm
Poids net : 24 kg

Normes
GB/T 3198-2010, GB/T 22638.2-2008, YBB 00152002-2015

Spécifications

• Modèle : PAHT-30
• Options de puissance : 15W / 30W / 45W
• Grossissement : 80X (technique) / 40X HD (mentionné)
• Résolution minimale / illumination : 1200Lux–1500Lux
• Résolution ambiante d'application : 0.01 mm
• Ouverture maximale de mesure : 4 mm
• Fenêtre d'observation : 400×250 mm
• Dimensions : 800 × 600 × 300 mm (L × l × H)
• Poids net : 24 kg
• Revêtement en verre à haute transmit­tance
• Conçu pour se conformer aux schémas de détection des perforations GB et de la pharmacopée pour l'emballage pharmaceutique et alimentaire
