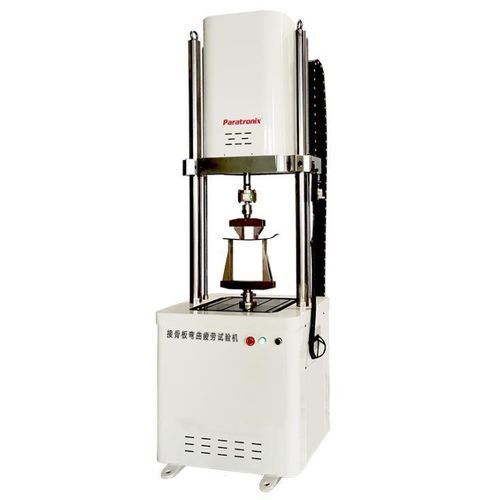

Machine d'essai de flexion PBFT-BP30

d'élongationde fatiguecontrôlée par ordinateur

Présentation du produit
Le PBFT-BP30 est un banc d'essai conçu pour les tests de fatigue par flexion et par traction des implants chirurgicaux, des plaques osseuses métalliques, des vis osseuses et autres matériaux orthopédiques. Il permet la réalisation d'essais normalisés et d'études sur le comportement en fatigue des composants implantables.

Fonction

• Réaliser des essais de fatigue par flexion et par traction sur implants chirurgicaux et plaques osseuses métalliques.
• Collecter des données synchrones de force et de déplacement pour l'analyse de durabilité et de durée de vie.
• Prendre en charge des formes d'onde programmables et des séquences d'essai personnalisées pour la R&D et la validation.

Normes

• YY/T 0342 — Détermination de la résistance à la flexion et de la rigidité des plaques osseuses pour implants chirurgicaux
• JB/T 9397 — Conditions techniques pour appareils d'essai de fatigue en traction
• JJG 139 — Machine d'essai de traction, compression et universelle
• YY 0017 — Implants d'articulation osseuse — plaque osseuse métallique
• YY 0018-2008 — Implants d'articulation osseuse — vis osseuse métallique
• GB/T 232 — Méthode d'essai de flexion pour matériaux métalliques
• YY/T 1503-2016 — Méthode d'essai des performances de fatigue par flexion des plaques osseuses métalliques pour implants chirurgicaux

Description de l'équipement

• Système de mesure et de contrôle composé d'une unité d'essai dynamique, d'un module de charge de fatigue dynamique, d'outillages pour échantillons et d'un système de contrôle PC.
• Cadre à deux colonnes avec poutre centrale réglable électriquement ; actionneur monté au milieu de la traverse ; échantillons fixés via des accessoires sur rainures en T ou connecteur à trou de goupille.
• Table de travail avec rainures en T et connecteur central à trou de goupille pour différents montages et configurations d'essai.
• Actionneur haute précision couplé à un capteur de force importé pour un contrôle en boucle fermée et des données d'essai fiables.
• Mécanisme de levage de la poutre entraîné par servomoteur, courroie synchronisée et vis à billes ; option de commande manuelle pour réglages fins ; verrouillage par boulon haute résistance avec couple spécifié.
• Accessoires : fixations sur mesure réalisées selon normes et installées sur le connecteur ou la rainure en T.
• Exécution des essais : prise en charge des ondes sinusoïdales et définies par l'utilisateur, fréquence et amplitude réglables, collecte et stockage synchrones des données.

Logiciel de commande de charge de fatigue

• Système PCBP en boucle fermée entièrement numérique intégrant capteur de charge, capteur de déplacement, actionneur servo et logiciel de contrôle.
• Logiciel Windows pour pilotage simple, affichage en temps réel des courbes, traitement, stockage et export des données.
• Formes d'onde prises en charge : sinusoïdale, demi-sinusoïdale, triangulaire, carrée, oblique et combinées ; contrôle programmable et enregistrement automatique des résultats clés (charge, fréquence, cycles, durée).

Paramètres techniques

• Modèle : PBFT-BP30
• Force dynamique maximale : 3000 N
• Précision d'affichage dynamique : ±0,5 % (plage 5 %–100 %)
• Fluctuation d'amplitude : ±0,5 % FS
• Course de l'actionneur : 100 mm
• Plage de fréquence : 0,1–15 Hz
• Modes de commande : commande de déplacement, commande de force, commande numérique en boucle fermée
• Formes d'onde principales : sinusoïde, triangulaire, rectangulaire, oblique, combinées
• Hauteur du centre du trou de goupille : 1000 mm
• Distance libre entre colonnes : 505 mm
• Levage de la poutre : servomoteur, courroie synchronisée, vis à billes ; option commande manuelle
• Couple de verrouillage de la poutre : 150 N·m
• Nombre de cycles d'endurance : illimité
• Puissance de l'équipement : 3500 W
• Tension d'alimentation : ~380 V ±10 %, 50 Hz (mise à la terre requise)
• Dimensions machine (L×l×H) : 700 × 685 × 2086 mm
• Masse approximative des fixations : ≈500 kg

Liste de configuration

• Châssis principal deux colonnes — Quantité : 1 unité
• Mécanisme de levage de poutre — Quantité : 1 jeu
• Actionneur de fatigue — Quantité : 1 jeu
• Capteur de mesure de force — Marque : CELTRON (USA) — Quantité : 1 jeu
• Moteur d'entraînement de la poutre — Marque : PANASONIC (Japon) — Quantité : 1 jeu
• Logiciel spécial de mesure et contrôle de fatigue — Quantité : 1 jeu
• Ordinateur et moniteur — Marque : ADVANTECH — Quantité : 1 unité
• Fixations — Fournies par l'utilisateur ou fabriquées sur demande — Quantité : Selon besoin
• Documentation technique — Quantité : 1 jeu
