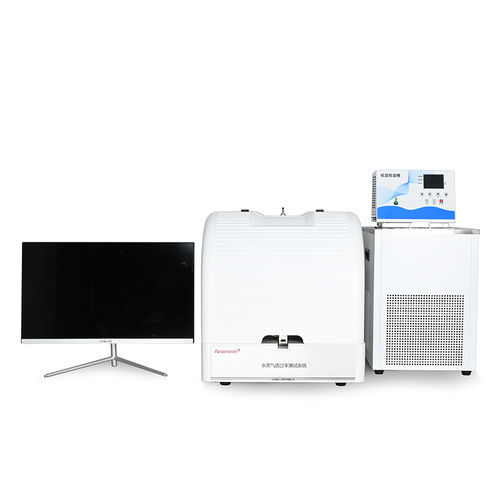

Machine d'essai de qualité WVTR-E3

de vitesseélectriqueautomatique

Présentation du produit
Le testeur de perméation de vapeur d'eau WVTR-E3 est conçu selon la méthode du capteur infrarouge et permet de mesurer la vitesse de transmission de la vapeur d'eau des matériaux à barrière moyenne et élevée tels que films plastiques, films composites, feuilles et papiers. L'instrument accepte l'essai d'emballages/conteneurs et convient au contrôle qualité dans les secteurs de l'emballage, des polymères et de l'industrie pharmaceutique.

Caractéristiques

• Capteur infrarouge haute précision pour des mesures WVTR fiables
• Contrôle automatique de l'humidité et de la température pour stabiliser les conditions d'essai
• Utilisation informatisée avec logiciel d'essai convivial et affichage en temps réel des données et des courbes
• Trois chambres d'essai indépendantes pour mesurer simultanément trois échantillons
• Cycle d'essai automatique par appui sur un bouton pour une opération simplifiée
• Conception brevetée de purge des conduites garantissant la propreté du gaz porteur et une haute efficacité
• Technologie de scellement étanche des échantillons améliorant l'étanchéité des chambres
• Option système informatisé conforme à USP 1207 pour traçabilité des données et gestion des droits (option pharmaceutique)

Spécifications techniques

• Modèle : WVTR-E3
• Plage de mesure : 0.002–1000 g/(m2·24h) (films et feuilles)
• Nombre d'échantillons : 3
• Résolution : 0.001 g/(m2·day)
• Taille d'échantillon : Φ30 mm–Φ110 mm
• Surface de mesure : 50.24 cm2
• Épaisseur d'échantillon : ≤3 mm
• Mode d'essai : trois chambres d'essai indépendantes
• Plage de contrôle de température : 5℃–65℃ (Résolution ±0.01℃)
• Précision de la température : ±0.1℃
• Plage de contrôle d'humidité : 0–100% RH
• Précision d'humidité : ±1% RH
• Gaz porteur : azote haute pureté 99.999% (préparé par l'utilisateur)
• Débit du gaz porteur : 0–100 ml/min (commande entièrement automatique)
• Pression de l'alimentation en air : ≥0.28 MPa / 40.6 psi
• Taille du port : 1/8"
• Dimensions : 350 mm (L) × 695 mm (l) × 410 mm (H)
• Poids net : 60 Kg
• Alimentation : AC 220V 50Hz (personnalisable)

Principe d'essai
L'échantillon est monté dans une cellule de diffusion divisée en une chambre sèche et une chambre à humidité contrôlée. Un flux d'azote sec balaie le côté sec de l'échantillon et transporte la vapeur d'eau traversant l'échantillon vers un capteur infrarouge qui génère des signaux électriques proportionnels à la concentration de vapeur d'eau. La WVTR est calculée par l'analyse de ces signaux. Pour les emballages, l'azote sec circule à l'intérieur tandis que l'azote humidifié circule à l'extérieur.

Norme d'essai

• ASTM F1249
• ISO 15106-2
• ISO 15106-3
• TAPPI T557
• JIS K7129

Configuration
Configuration standard : instrument, ordinateur, logiciel d'essai, câble de communication, coupe-échantillons, graisse d'étanchéité sous vide et imprimante. Options : accessoires pour essais d'emballages/conteneurs et dispositif de contrôle de température. Remarque : source d'air et eau distillée à fournir par l'utilisateur. Le fabricant se réserve le droit de modifier la configuration de l'instrument.
