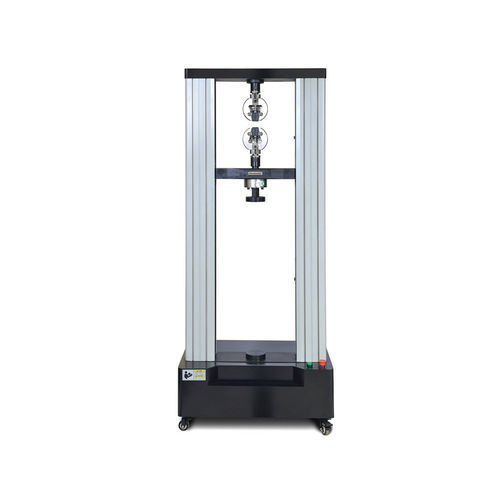

Machine d'essai de compression ETT-C

de flexionde cisaillementd'élongation

Présentation du produit
L'ETT-C est une machine d'essais universelle électronique à commande micro-ordinateur destinée aux essais de propriétés mécaniques tels que la résistance à la traction, l'allongement fixe, l'allongement à la rupture et la limite d'élasticité. Le bâti et les accessoires sont conçus pour une utilisation simple et des performances stables. Le système utilise un servomoteur entraîné par un module d'asservissement AC et une paire de vis à billes de haute précision pour déplacer la traverse sur une grande course.

Principales fonctions et caractéristiques logicielles
La machine intègre un contrôle de vitesse AC, un système de réduction par courroie dentée synchrone et des vis à billes de précision. Le logiciel de contrôle sur PC (Windows) avec affichage d'instrument virtuel affiche la force d'essai, le pic de force, le déplacement de la traverse, la déformation de l'échantillon et les courbes d'essai. Un amplificateur programmable numérique double canal permet le réglage du zéro, l'ajustement du gain et la calibration automatique sans potentiomètres analogiques, pour un contrôle fiable et simplifié.

Applications

• Essais de traction des métaux et des matériaux non métalliques
• Mesure de l'allongement, de la résistance à la traction et de la limite d'élasticité
• Essais d'allongement fixe et d'allongement à la rupture
• Essais de compression, flexion, cisaillement, pelage et déchirure (avec fixations adaptées)
• Contrôle qualité, enseignement, recherche, aérospatial, métallurgie, câbles, automobile, plastiques, caoutchouc, textiles

Paramètres techniques

• Force maximale d'essai : 50 kN (autres plages en option)
• Classe de précision : Niveau 1
• Plage de mesure de force : 2%–100%, erreur d'indication ±1%
• Résolution de force : 1/300000 de la force maximale
• Plage de mesure de déformation : 2%–100%, erreur d'indication ±1%, résolution 1/300000
• Résolution de déplacement : 0,01 mm
• Plage de vitesse : 0,01 mm/min – 500 mm/min (réglage continu)
• Course de traction : 600 mm ; Espace comprimé : 600 mm ; Largeur d'essai : 450 mm
• Puissance servomoteur : 1,5 kW
• Dimensions principales : 868 × 580 × 1836 mm ; Poids total : 550 kg
• Contrôle : logiciel PC, affichage instrument virtuel, amplificateur numérique double canal

Configuration de base

• Châssis hôte : fabrication interne — 1 ensemble
• Système de réduction : courroie dentée synchrone — 1 ensemble
• Paire de vis à billes : Taiwan TBI (roulage) — 2 ensembles
• Capteur de charge : 100 kN — 1
• Ordinateur : Lenovo/HP — 1 ensemble
• Moteur électrique : standard domestique (Panasonic en option) — 1 ensemble
• Imprimante : imprimante à jet d'encre — 1 ensemble
• Encodeur photoélectrique : Line 2000 (Omron) — 1
• Logiciel et système de contrôle : développement interne — 1 ensemble
• Manuels et documents : manuel d'instructions et d'installation — 1 ensemble
• Fixation de traction type coin — 1 ensemble ; Accessoire de compression — 1 ensemble

Remarques
La transmission par paire de vis à billes de haute précision, le contrôle de vitesse AC avec servomoteur et le logiciel PC à affichage d'instrument virtuel assurent une acquisition et un affichage des données précis et un contrôle intégré fiable.
