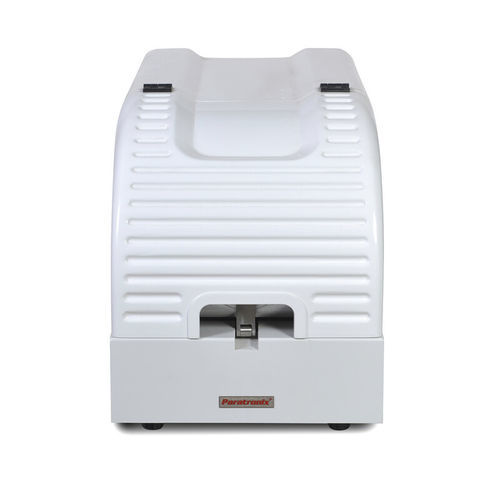

Perméamètre OTR-D3

Présentation du produit
Le testeur de perméabilité à l'oxygène OTR-D3 est basé sur la méthode du capteur coulométrique. Il est conçu pour mesurer la perméabilité à l'oxygène de matériaux à barrière moyenne et élevée tels que films plastiques, films composites, feuilles et papiers utilisés dans les emballages alimentaires, pharmaceutiques, dispositifs médicaux, produits grand public et électroniques.

Caractéristiques

• Méthode coulométrique avec capteur infrarouge de haute précision pour garantir la précision des mesures.
• Contrôle automatique de l'humidité et de la température pour maintenir un environnement d'essai stable.
• Contrôle via PC avec logiciel dédié et interface conviviale.
• Affichage en temps réel des données et des courbes de perméation.
• Trois chambres d'essai indépendantes permettant l'analyse simultanée de 3 échantillons.
• Démarrage automatique du test par simple pression pour simplifier le flux de travail.
• Conception brevetée de rinçage des conduites assurant la propreté du gaz porteur et une efficacité d'essai élevée.
• Technologie d'étanchéité des échantillons pour améliorer la performance d'étanchéité des chambres.
• Option de traçabilité et gestion des droits informatisée pour la conformité en industrie pharmaceutique.

Spécification technique
Article : Paramètre
Modèle : OTR-D3
Plage de mesure (film) : 0,01～6500 (cc/㎡·24h)
Résolution : 0.001
Surface de perméation : 50 cm2 (personnalisable)
Épaisseur d'échantillon : <3 mm (accessoires requis pour plus d'épaisseur)
Nombre d'échantillons : 3
Mode d'essai : capteur indépendant par chambre
Plage de contrôle de température : 15℃～55℃ (optionnel)
Précision du contrôle de température : ±0.1℃
Gaz porteur : azote haute pureté 99,999% (fourni par l'utilisateur)
Débit du gaz porteur : 0～100 mL/min
Pression de la source d'air : ≥0,2 MPa
Taille du raccord : tube métallique 1/8 pouce
Dimensions de l'instrument : 740 mm (L) × 415 mm (l) × 430 mm (H)
Alimentation : AC 220V 50Hz
Poids net : 50 kg

Principe d'essai
L'échantillon préconditionné est serré dans la cellule d'essai. L'oxygène (ou l'air) circule d'un côté de l'échantillon tandis qu'un flux d'azote haute pureté circule de l'autre. Les molécules d'oxygène traversant l'échantillon sont entraînées vers le capteur coulométrique qui analyse la concentration en oxygène et calcule la vitesse de transmission d'oxygène et les paramètres associés.

Normes d'essai

• ASTM D3985
• ASTM F2622
• ASTM F1307
• ASTM F1927
• ISO 15105-2
• JIS K7126-B

Configuration

• Configuration standard : instrument principal, échantillonneur, détendeur pour bouteille d'azote/oxygène, graisse de vide Dow Corning.
• Options : accessoires de test d'emballage, dispositif de contrôle de la température d'emballage, dispositif de contrôle de température constant.
• Remarque : les sources de gaz (azote et oxygène) doivent être fournies par l'utilisateur.

Caractéristiques / spécifications techniques

• Modèle : OTR-D3
• Plage de mesure (film) : 0,01～6500 cc/㎡·24h
• Résolution : 0.001
• Surface de perméation : 50 cm² (personnalisable)
• Épaisseur d'échantillon : <3 mm (accessoires pour plus d'épaisseur)
• Nombre d'échantillons par essai : 3
• Mode d'essai : capteur indépendant par chambre
• Plage de contrôle de température : 15℃～55℃ (optionnel)
• Précision du contrôle de température : ±0.1℃
• Gaz porteur : azote haute pureté (fourni par l'utilisateur)
• Débit du gaz porteur : 0–100 mL/min
• Pression requise : ≥0,2 MPa
• Taille du raccord : tube métallique 1/8"
• Dimensions : 740 × 415 × 430 mm (L×l×H)
• Alimentation : AC 220V 50Hz
• Poids net : 50 kg
