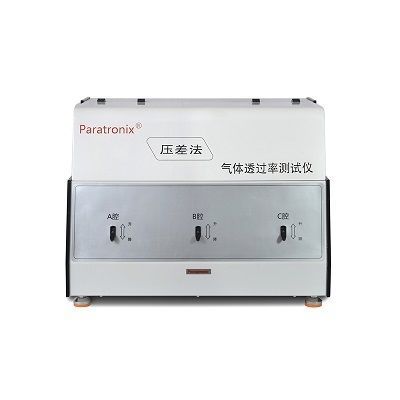

Perméamètre GTR-V3

Introduction
Le testeur de perméabilité aux gaz GTR-V3 (GTR Tester) est conçu pour déterminer le taux de transmission des gaz (O₂, CO₂, N₂) des films plastiques, films composites, matériaux haute barrière, feuilles, feuilles métalliques, caoutchouc, pneumatiques et membranes perméables par la méthode de la différence de pression. Convient aux activités de R&D et au contrôle qualité en emballage et matériaux.

Caractéristiques

• Capteur infrarouge haute précision pour une détection précise des gaz
• Contrôle automatique de l'humidité et de la température pour des conditions d'essai stables
• Contrôle par ordinateur avec logiciel dédié et interface conviviale
• Affichage en temps réel des données et des courbes de perméabilité
• Trois chambres d'essai indépendantes pour tester trois échantillons en parallèle
• Séquence d'essai automatique par une seule touche pour des workflows reproductibles
• Conception brevetée de purge des conduites pour un gaz porteur propre et une haute efficacité
• Technologie d'étanchéité anti-fuite des échantillons améliorant l'intégrité des chambres
• Options informatisées pour traçabilité des données et gestion des droits conformes à USP 1207 (industrie pharmaceutique)

Principe d'essai
L'échantillon préconditionné est monté dans une cellule de diffusion de gaz formant une barrière étanche entre deux chambres. La chambre à pression inférieure est évacuée en premier, puis l'ensemble de la cellule. Du gaz est introduit dans la chambre à pression supérieure, créant une différence de pression constante. Le gaz traverse l'échantillon du côté haute pression vers le côté basse pression ; la surveillance des variations de pression dans la chambre inférieure permet de calculer la perméabilité et les propriétés de barrière.

Normes d'essai
ASTM D1434, ISO 2556, ISO 15105-1

Configuration
Configuration standard : instrument principal, contrôleur de température constante, ordinateur, logiciel professionnel, échantillonneur spécial, graisse pour vide, papier filtre quantitatif rapide, pompe à vide.
Optionnel : lame d'échantillonnage, huile pour pompe à vide, générateur d'humidité.
Remarque : La source d'air de la machine utilise un tuyau en polyuréthane ф 6 mm. La source de gaz et l'eau distillée doivent être fournies par l'utilisateur. L'apparence de l'appareil peut varier pour les unités personnalisées.

Caractéristiques / spécifications techniques (table)
Article — Paramètre
Modèle — GTR-V3
Plage de mesure (film) — 0.1～50.000 cc/㎡·24h·0.1MPa
Nombre d'échantillons — 3
Nombre de capteurs principaux — 3
Mode d'essai — chambre unique indépendante
Résolution du vide — 0.01Pa
Degré de vide — <10Pa
Plage de contrôle de température — 5℃～95℃
Plage de contrôle d'humidité — 0%RH ; 2%RH～98.5%RH ±3%RH (note1)
Précision de contrôle de la température — ±0.05℃
Résolution de la température — 0.01℃
Pression d'essai — -0.1 MPa～+0.3MPa (standard)
Pression de la source d'air — 0.4 MPa～0.6 MPa
Gaz d'essai — O₂, N₂, CO₂ ou autre gaz
Interface du gaz porteur — Ф6
Diamètre du tube à vide — 1/4"
Mode d'étalonnage — étalonnage par film standard et étalonnage externe du capteur de vide
Épaisseur d'échantillon — ≤3mm
Taille d'échantillon — Φ97mm
Surface de perméabilité — 38.48 cm2
Dimensions — 760 mm (L) × 575 mm (l) × 450 mm (H)
Poids — 88Kg
Alimentation — AC100～240V 50/60Hz

Caractéristiques / spécifications techniques (liste)

• Modèle : GTR-V3
• Plage de mesure (film) : 0.1～50.000 cc/㎡·24h·0.1MPa
• Nombre d'échantillons : 3
• Capteurs principaux : 3
• Résolution du vide : 0.01Pa
• Degré de vide : <10Pa
• Plage de température : 5℃～95℃ (précision ±0.05℃, résolution 0.01℃)
• Plage d'humidité : 0%RH ; 2%RH～98.5%RH ±3%RH
• Pression d'essai : -0.1 MPa～+0.3MPa
• Taille d'échantillon : Φ97mm (surface 38.48 cm2)
• Dimensions : 760×575×450 mm ; Poids : 88 Kg
• Alimentation : AC100～240V 50/60Hz
