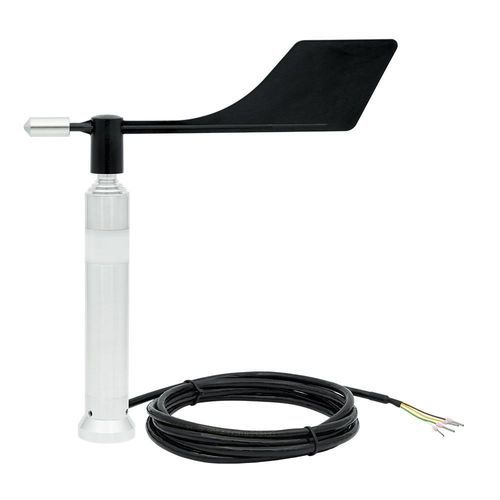

Capteur de direction du vent Modbus RTU 3S-WD-MB-H

numériqueavec interface sériesérie

Description du produit
Le capteur de direction du vent chauffant avec sortie Modbus (3S-WD-MB-H) est un instrument horizontal conçu pour fonctionner dans des environnements froids, verglacés et humides. La direction est mesurée par une girouette et un capteur de position à effet Hall, indiquée en degrés (0 à 359,9°). Les données sont transmises numériquement via RS-485 en Modbus RTU, pour connexion directe aux SCADA, automates et enregistreurs. Le chauffage intégré évite le givre et maintient le fonctionnement lorsque les girouettes conventionnelles s’arrêtent.

Principe de fonctionnement
La girouette suit la direction du vent ; un capteur de position à effet Hall interne convertit l’angle de la girouette en une valeur électrique exprimée en degrés. Cette valeur est transmise via RS-485 en Modbus RTU pour lecture par les systèmes connectés. Le modèle intègre un contrôle de chauffage automatique qui surveille la température interne et active ou coupe le chauffage pour prévenir le givre.

Fonction de chauffage
Le capteur surveille en continu la température de l’aluminium interne pour réguler automatiquement le chauffage. Lorsque la température interne ≤ 10°C, la LED rouge indique chauffage ON. Lorsque la température interne ≥ 20°C, le chauffage s’arrête et la LED bleue indique chauffage OFF. Entre 10°C et 20°C, le chauffage reste arrêté et la LED bleue est allumée. Ce contrôle automatique réduit les opérations de dégivrage manuel et assure une exploitation fiable par grand froid.

Avantages clés

• Chauffage automatique empêchant le gel de la girouette et des pièces mobiles pour une mesure continue en conditions glaciales.
• Modbus RTU numérique sur RS-485 supportant de longues distances et un transfert de données stable en environnement industriel.
• Conforme à la norme IEC 61724-1:2021, adapté à la surveillance photovoltaïque et aux applications météorologiques professionnelles.
• Installation simple : options de montage sur tube ou sur structure au sol.
• Indication visuelle via LED rouge/bleue pour vérification rapide de l’état de chauffage sur site.

Applications courantes

• Sites de surveillance en montagne et en haute altitude
• Stations météorologiques en climat froid
• Projets de surveillance environnementale à distance
• Sites industriels exposés au gel, à la neige ou au verglas

Installation (étapes générales)

• Fixer le capteur sur un tube ou une structure au sol appropriée.
• Placer en position dégagée, à l’écart d’obstacles pouvant perturber le flux d’air.
• Aligner le capteur selon la référence de site.
• Raccorder l’alimentation (18–30 V DC, 24 V recommandé) et les lignes Modbus RS-485 en suivant le plan de câblage.
• Lors de la mise en service, vérifier la communication Modbus et le fonctionnement des indications LED/chauffage.

Maintenance

• Inspection visuelle périodique
• Vérifier l’état des câbles et la stabilité du montage
• S’assurer que la girouette tourne librement
• Contrôler la communication et l’état du chauffage lors des inspections en conditions froides

Résumé rapide
Chauffage automatique : limite les pertes de données liées au gel
Détection par effet Hall : mesure stable et peu d’usure
Modbus RTU sur RS-485 : intégration facile et communication longue distance fiable
Plage 0 à 359,9° : couverture complète des directions
Résolution 0,1° : mesure fine de la direction
Conformité IEC 61724-1:2021 : adapté à la surveillance PV professionnelle
Boîtier aluminium + polyamide : construction pour usage extérieur

Caractéristiques / Spécifications techniques

• Item Code : 3S-WD-MB-H
• Type de capteur : Capteur de position à effet Hall actionné par girouette
• Plage de mesure : 0–359,9°
• Précision : ±1 % de la valeur mesurée
• Résolution : 0,1°
• Seuil : 1 m/s
• Sortie de données : RS-485 jusqu’à 38400 Baud
• Protocole de communication : Modbus RTU
• Alimentation : 18 à 30 V DC (24 V DC recommandé)
• Consommation : Typique @24 V DC : Chauffage ON : 1 A ; Chauffage OFF : 53 mA
• Câble : 1 m 3x2x0,22 mm² – LI2Y(st) C11Y, résistant aux UV et aux intempéries
• Température de fonctionnement : -40°C … +85°C
• Dimensions : Ø 265 mm x 285 mm
• Dimensions boîte : 80 mm x 82 mm x 55 mm (L x l x H)
• Poids : 0,34 kg
• Indice de protection : IP54
• Matériau du boîtier : Aluminium et polyamide
• Matériau de la girouette : P6GF20
• Méthode de montage : Montage sur tube ou au sol
• Norme : Conforme à IEC 61724-1:2021
• Plage de chauffage : LED bleue : 10°C < Température aluminium interne(°C) < 20°C (Chauffage OFF). LED rouge : Température aluminium interne(°C) ≤ 10°C (Chauffage ON). Le chauffage s’arrête lorsque la température aluminium interne(°C) ≥ 20°C.
