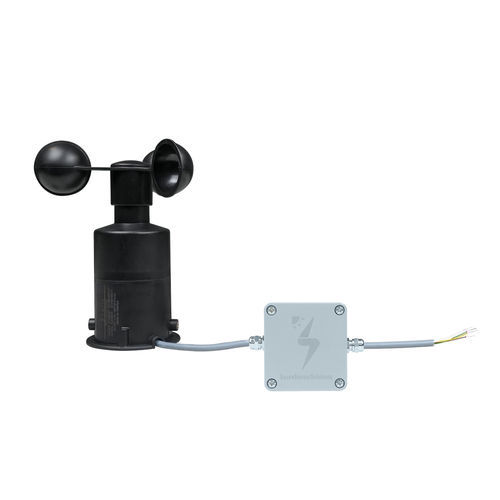

Anémomètre à coupelles 3S-WS-I-P

chaufféà sortie analogiquecompact

Présentation du produit
Le 3S-WS-I-P est un anémomètre à coupelles en plastique avec sortie analogique (4–20 mA), conçu pour les stations météo compactes, les stations météo PV et la surveillance industrielle simple lorsque la mesure de la vitesse du vent horizontal est requise sans unité métallique lourde. Livré avec kit de montage et câble LIYYC11Y PUR de 3 m, résistant aux UV et aux intempéries. Kit de chauffage optionnel disponible pour sites exposés au risque de givre.

Principe de mesure
Le capteur mesure la vitesse du vent horizontal indépendamment de la direction. Un aimant rotatif sur les coupelles actionne un interrupteur à lames ; la fréquence des impulsions est proportionnelle à la vitesse de rotation et donc à la vitesse du vent.

Caractéristiques techniques

• Code article : 3S-WS-I-P
• Type de capteur : Anémomètre à coupelles (interrupteur à lames)
• Plage de mesure : 0,9 à 50 m/s
• Précision : seuil 0,9 m/s ; en dessous de 5 m/s ±0,5 m/s ; au-dessus de 5 m/s ±10% de la lecture
• Résolution : 0,1 m/s
• Seuil : 0,9 m/s
• Vitesse de survie : 80 m/s
• Sortie de données : Analogique (4–20 mA)
• Alimentation : 12 à 30 V CC
• Câble : 3 m LIYYC11Y PUR, résistant aux UV et intempéries
• Plage de température : -40°C à +85°C (sans glace)
• Dimensions : Ø 136 x 151 mm
• Poids : 0,2 kg
• Matériau boîtier : ASA
• Matériau coupelles : ABS
• Montage : Montage sur tuyau ou au sol
• Norme : Conforme IEC 61724-1:2021

Ce que le capteur mesure et son utilité
Le 3S-WS-I-P fournit la vitesse du vent horizontal (m/s). En surveillance PV et pour les stations météo compactes, la vitesse du vent permet :

• d'évaluer le refroidissement des modules et son impact sur la température et le rendement,
• d'appuyer le signalement d'événements en périodes de vent fort ou de rafales,
• d'enrichir l'analyse de performance avec l'irradiance POA et la température des modules.

Pourquoi choisir ce capteur
Ce modèle plastique analogique convient lorsqu'un capteur économique et léger avec compatibilité 4–20 mA universelle est nécessaire pour des stations météo standard multi-sites ou pour une surveillance industrielle/agricole simple. Facile à remplacer et à intégrer avec dataloggers, PLC et SCADA disposant d'entrées analogiques.

Fonctionnement
Les trois coupelles tournent sous l'effet du vent. Un aimant fixé au rotor déclenche un interrupteur à lames à chaque révolution ; la fréquence des impulsions est convertie en courant 4–20 mA proportionnel par le transducteur interne. Le datalogger ou PLC convertit ce courant en vitesse du vent selon l'étalonnage défini.

Applications typiques

• Parcs PV utility, C&I et toitures dans le cadre de la surveillance IEC 61724-1,
• Stations météo compactes et réseaux environnementaux,
• Sites industriels ou agricoles nécessitant une mesure basique de la vitesse du vent en sortie analogique.

Informations complémentaires (FAQ)

• Étalonnage : Chaque unité est testée et étalonnée en usine dans une soufflerie de précision.
• Compatibilité : Boucle de courant standard 4–20 mA ; 4 mA = valeur minimale, 20 mA = valeur maximale ; connexion aux entrées analogiques SCADA, PLC ou enregistreur.
• Câble & options : Fournie en standard avec câble 3 m LIYYC11Y PUR ; longueurs sur demande et kit chauffage disponibles.
• Garantie : 2 ans contre défauts de fabrication.
• Prix & délais : Fourchette indicative €110–€200 ; petites commandes ~5–7 jours, gros volumes (100 pcs) ~6–7 semaines.
