Capteur de direction du vent analogique 3S-WD-A

IP65sans entretienIP54

Présentation du produit

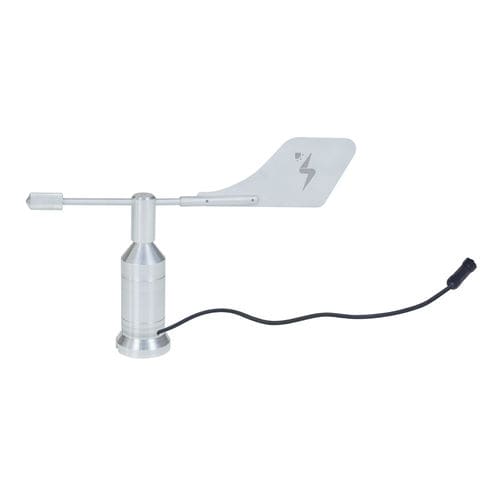

Le capteur de direction du vent 3S-WD-A est un instrument météorologique professionnel destiné à mesurer la direction horizontale du vent. Il utilise un capteur de position à effet Hall entraîné par une velette et fournit une sortie analogique (0–3,3 V). Le capteur peut être connecté aux capteurs d'irradiation SEVEN, aux boîtiers capteurs et aux stations météorologiques compactes via un connecteur à broches.

Note d'application
Pour les centrales photovoltaïques et les sites industriels, la direction du vent influence le transfert convectif et les performances des modules. Les caractéristiques du vent varient selon le site et l'orientation; mesurer la direction permet d'évaluer le comportement de l'installation sous différentes conditions et d'optimiser l'implantation et la surveillance.

Installation
Vérifiez le fonctionnement au niveau du sol avant le montage final afin de s'assurer que chaque élément fonctionne correctement. Le connecteur Plug & Run facilite la mise en service et réduit les erreurs de câblage. Deux options de montage sont disponibles :

• Montage sur tuyau
• Montage au sol

Pourquoi choisir le capteur de direction du vent en aluminium SEVEN ?

• Précision élevée : Fournit des mesures de direction constantes avec peu de variation pour des jeux de données fiables.
• Construction durable : Boîtier et velette en aluminium anodisé pour une résistance à la corrosion, y compris en milieu marin.
• Faible maintenance : Conçu pour résister à la poussière, aux vents forts et aux conditions extérieures avec un entretien minimal.
• Intégration facile : Compatible SCADA, enregistreurs de données, onduleurs et configurations industrielles standards.
• Rentable : Adapté aux applications industrielles et environnementales comme les centrales PV avec un bon rapport prix/performance.

Foire aux questions (FAQ)

• Conformité aux normes : Le modèle 3S-WD-A est conforme à IEC 61724-1:2021 pour la surveillance PV.
• Livré avec câble : Fournis avec câble 3 m 2x2x0,22 mm² LI2YC11Y-TP, résistant aux UV et aux intempéries.
• Options de montage : Montage sur tuyau ou au sol.
• Garantie : Garantie 2 ans couvrant les défauts de matériaux et de fabrication.
• Délais de livraison :
  • Petites commandes : environ 1–2 semaines
  • Commandes en volume (100 pcs) : environ 4–5 semaines
• Prix : Fourchette de prix typique : 195–350 EUR.

Caractéristiques techniques

• Code article : 3S-WD-A
• Type de capteur : Capteur de position à effet Hall entraîné par velette
• Plage de mesure : 0–359°
• Précision : ±1% de la valeur mesurée
• Résolution : 0,1°
• Vitesse de démarrage : 1 m/s
• Sortie de données : Analogique (0 V – 3,3 V)
• Longueur et caractéristiques du câble : 3 m 2x2x0,22 mm² – LI2YC11Y-TP, résistant aux UV et aux intempéries
• Plage de température de fonctionnement : -40°C … +85°C (sans glace)
• Dimensions : Ø 305 mm x 185 mm
• Poids : 0,34 kg
• Indice de protection : IP54 (IP65 en option)
• Matériau du boîtier : Aluminium
• Matériau de la velette : Aluminium
• Méthode de montage : Montage sur tuyau ou au sol
• Norme : Conforme à IEC 61724-1:2021
