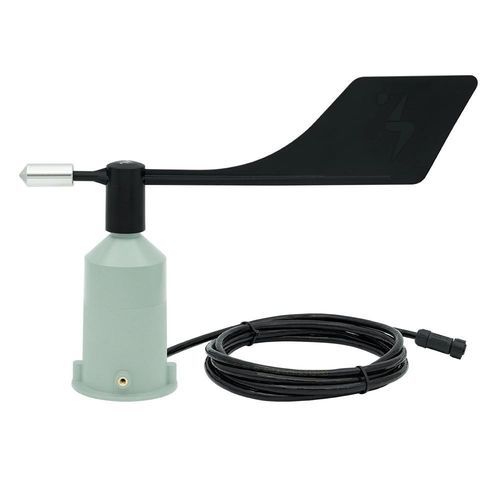

Capteur de direction du vent avec signal de sortie électrique 3S-WD-P

analogiqueIP67IP54

Présentation
Le capteur de direction du vent en plastique est un composant essentiel des stations de mesure météorologiques et permet l'analyse des conditions environnementales. Doté d'une sortie analogique (0–3,3 V), le 3S-WD-P fournit des données de direction précises et s'intègre facilement aux systèmes SCADA, automates et enregistreurs de données. La mesure de la direction du vent contribue aux analyses selon la norme IEC 61724-1:2021, notamment pour la corrélation des températures des modules et l'évaluation des sinistres liés au vent.

Spécifications techniques

• Référence : 3S-WD-P
• Type de capteur : capteur de position à effet Hall entraîné par ailette
• Plage de mesure : 0 à 359°
• Précision : ±1% de la valeur mesurée
• Résolution : 1°
• Seuil : 1 m/s
• Sortie de données : analogique 0–3,3 V
• Connexion électrique : câble LIYY 3 m, résistant aux UV et aux intempéries
• Plage de température de fonctionnement : -40 °C à +85 °C (sans glace)
• Dimensions : Ø290×195 mm
• Poids : 0,25 kg
• Indice de protection : IP54 (IP67 en option)
• Matériau du boîtier : ASA
• Matériau de l'ailette : ABS
• Méthode de montage : montage sur tube ou au sol
• Norme : Conforme à IEC 61724-1:2021

Caractéristiques principales

• Conception légère facilitant la manutention et l'installation en extérieur.
• Sortie analogique compatible avec onduleurs, enregistreurs et systèmes SCADA.
• Installation plug-and-play pour un câblage rapide et moins d'erreurs.
• Boîtier ASA résistant aux UV et protection IP54 pour une exposition prolongée (IP67 en option).
• Précision directionnelle élevée de ±1% pour des relevés fiables.

Principe de fonctionnement
L'ailette tourne en fonction du sens du vent ; un capteur de position à effet Hall détecte l'angle et convertit ce mouvement en un signal électrique transformé en tension analogique (0–3,3 V) transmise aux enregistreurs ou systèmes de contrôle.

Applications

• Centrales photovoltaïques à l'échelle industrielle
• Installations hybrides solaire-éolien
• Stations de surveillance environnementale à distance
• Installations PV agricoles nécessitant des données climatiques

Installation et maintenance
Installation : Monter le capteur à une hauteur dégagée d'obstacles (bâtiments, arbres) et aligner la marque nord avec une boussole. Options de fixation : montage sur tube ou au sol ; le capteur est livré avec trois boulons à tête d'angle. Maintenance : Conception nécessitant peu d'entretien grâce au boîtier plastique ; nettoyer régulièrement en cas de poussière ou de pollution et inspecter les systèmes au moins une fois par an conformément à IEC 61724-1:2021.

Informations produit complémentaires

• Alimentation : 12–30 V CC (24 V recommandé)
• Câble : 3 m 2x2x0,22 mm² LI2YC11Y-TP (résistant aux UV et intempéries) ; longueurs personnalisées disponibles sur demande
• Garantie : 2 ans contre les défauts de matériaux et de fabrication
• Fourchette de prix : 100–180 EUR
