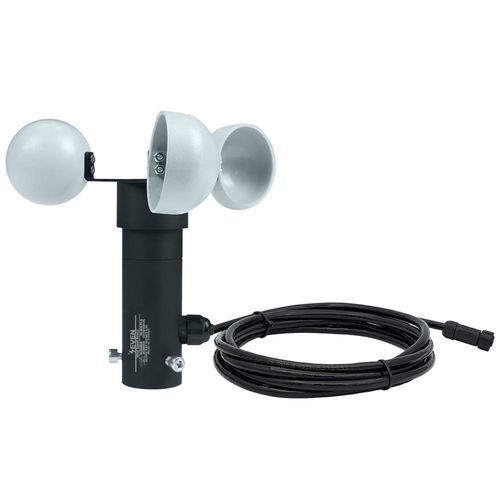

Anémomètre à coupelles 3S-WS-PLS-A

IP66IP54avec sortie d'impulsions

Présentation
Le 3S-WS-PLS-A est un anémomètre à coupelles (capteur de vitesse du vent) qui mesure la vitesse horizontale du vent en m/s en convertissant la rotation des coupelles en impulsions électriques via un contact à lames (reed). Boîtier en aluminium anodisé résistant à l'eau de mer. Fourni avec accessoires de montage et câble LIYY 3 m résistant aux UV et aux intempéries. Compatible avec SEVEN Irradiance Sensor Box et SEVEN Sensor Box pour une transmission de données simplifiée.

Fonctionnement
Chaque rotation de l'ensemble des coupelles actionne un aimant qui active le contact reed, générant une impulsion proportionnelle à la vitesse du vent. Le boîtier fermé réduit l'exposition des pièces mobiles et permet la transmission fiable des impulsions vers un capteur d'irradiation ou un enregistreur via un seul câble.

Caractéristiques principales

• Anémomètre à coupelles avec sortie impulsions (contact reed) pour une intégration simple
• Boîtier en aluminium anodisé résistant à l'eau de mer pour environnements extérieurs sévères
• Haute sensibilité : seuil de démarrage faible (0,9 m/s) et résolution fine (0,1 m/s)
• Protection contre les intempéries : IP54 standard, IP66 en option
• Faible maintenance grâce au boîtier fermé et à la mécanique simple
• Étalonné et testé en usine

Installation
Supporte montage sur tube et montage au sol. Accessoires de fixation et câble 3 m fournis. Suivre le manuel utilisateur pour la hauteur de montage et l'orientation recommandées.

Importance
La vitesse du vent est un paramètre critique pour la surveillance des centrales PV, l'évaluation de la sécurité structurelle et les réclamations liées aux dommages causés par le vent. Elle contribue à l'estimation de la température des modules et à l'analyse des risques pour les structures de montage et les panneaux.

Garantie, Prix & Livraison
Garantie : 2 ans. Fourchette de prix : 130–230 EUR. Délais de livraison : petites commandes env. 1–2 semaines ; commandes en volume (100 pcs) env. 4–5 semaines.

Caractéristiques techniques

• Modèle : 3S-WS-PLS-A
• Type de capteur : Anémomètre à coupelles (contact reed, sortie impulsions)
• Plage de mesure : 0,9–60 m/s
• Précision : < 5 m/s : ±0,5 m/s ; > 5 m/s : 10 % de la lecture
• Résolution : 0,1 m/s
• Seuil : 0,9 m/s
• Vitesse de survie : 60 m/s
• Sortie de données : Contact à lames (sortie impulsions)
• Câble : LIYY 3 m, résistant aux UV et aux intempéries
• Température de fonctionnement : -40 °C à +85 °C (sans glace)
• Dimensions : Ø 180 × 145 mm
• Poids : 0,34 kg
• Corps : Aluminium anodisé (résistant à l'eau de mer)
• Coupelles : ABS
• Montage : Tube ou au sol
• Norme : Conforme à IEC 61724-1:2021
