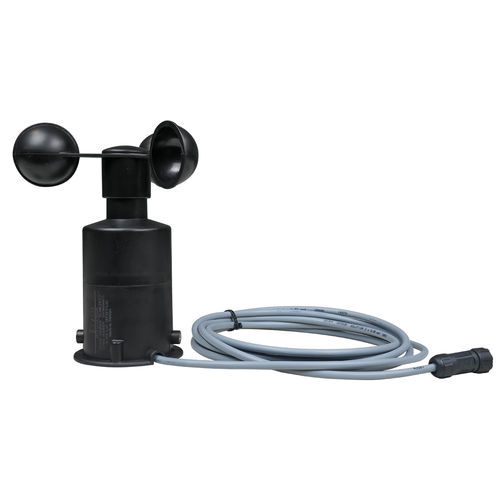

Anémomètre à coupelles 3S-WS-PLS-P

IP54compactavec sortie d'impulsions

Aperçu
Le capteur de vitesse du vent en plastique 3S-WS-PLS-P (anémomètre à coupelles) mesure la vitesse du vent horizontal et fournit une sortie par impulsions via un relais à lames pour intégration directe avec SCADA, PLC ou enregistreurs de données. Conçu pour un usage extérieur industriel et environnemental avec matériaux résistants aux UV et conception mécanique compacte et peu exigeante en maintenance.

Normes et remarques
Conforme à IEC 61724-1:2021. Les données de vitesse du vent peuvent servir à estimer la température des modules et à appuyer l'évaluation de dommages causés par le vent. Pour surveiller les rafales (généralement jusqu'à 3 s), utiliser une période d'échantillonnage ≤ 5 s et enregistrer les valeurs moyennes et maximales.

Caractéristiques techniques

• Code article : 3S-WS-PLS-P
• Type de capteur : Anémomètre à coupelles (interrupteur à lames)
• Plage de mesure : 0,9–60 m/s
• Précision : < 5 m/s : 0,5 m/s ; ≥ 5 m/s : 10 % de la lecture
• Résolution : 0,1 m/s
• Seuil : 0,9 m/s
• Vitesse de survie : 60 m/s
• Sortie de données : Relais à lames (impulsions)
• Câble : 3 m LIYY, résistant aux UV et intempéries (longueurs personnalisées disponibles)
• Temp. de fonctionnement : -40°C à +85°C (sans givre). Modèle chauffant disponible (3S-WS-I-H)
• Dimensions : Ø 136 x 151 mm
• Poids : 0,2 kg
• Boîtier : ASA
• Coupelles : ABS
• Montage : Sur tuyau ou au sol
• Indice de protection : IP54
• Alimentation : 12–30 V DC
• Garantie : 2 ans
• Norme : IEC 61724-1:2021

Principaux atouts

• Construction plastique (ASA/ABS) : Matériaux résistants aux UV adaptés à l'extérieur.
• Sortie par impulsions (relais à lames) : Fournit des impulsions numériques pour comptage ou mesure de fréquence.
• Conception compacte : Encombrement réduit et faible masse pour un montage facilité.
• Indice IP54 : Protection contre la poussière et les éclaboussures d'eau pour usage extérieur.
• Large plage de mesure : 0,9–60 m/s pour conditions calmes à venteuses.

Principe de fonctionnement
Les coupelles entraînent un aimant qui actionne le relais à lames ; chaque rotation génère une impulsion. La fréquence des impulsions est proportionnelle à la vitesse du vent et est comptée ou mesurée par le système connecté pour affichage en temps réel ou enregistrement.

Avantages

• Performance mesurée : Résolution et précision spécifiées pour la surveillance opérationnelle et les évaluations.
• Compatibilité système : Sortie impulsion compatible SCADA, PLC et enregistreurs courants.
• Faible maintenance : Conception mécanique simple ; option chauffante pour conditions d'enneigement/gel.
• Déploiement flexible : Montage sur tuyau ou au sol et longueurs de câble personnalisées disponibles.

Applications

• Surveillance éolienne : Évaluation de site et suivi des performances des turbines.
• Stations météorologiques : Collecte de données pour prévision et recherche.
• Sites industriels : Données pour décisions de sécurité et d'exploitation.
• Agriculture : Évaluation des conditions de terrain et planification des opérations.

Installation & maintenance
Installation : Monter en zone dégagée à hauteur appropriée ; fixation sur tuyau ou au sol selon besoin. Maintenance : Faible entretien ; nettoyage périodique et inspection recommandés en environ poussiéreuse ou après événements extrêmes.

Questions fréquentes (sélection)

• Comment connecter le capteur à mon système ? Le capteur fournit une sortie par impulsions (relais à lames) compatible avec les SCADA et enregistreurs acceptant des entrées numériques par impulsion.
• Quelle est la vitesse maximale mesurable ? Jusqu'à 60 m/s.
• Alimentation : 12–30 V DC.
• Garantie : 2 ans couvrant défauts de matériaux et de fabrication.
• Longueur de câble standard : 3 m (autres longueurs disponibles sur demande).

Référence technique rapide

• Code article : 3S-WS-PLS-P
• Type : Anémomètre à coupelles (interrupteur à lames)
• Plage : 0,9–60 m/s
• Précision : < 5 m/s : 0,5 m/s ; ≥ 5 m/s : 10 %
• Résolution : 0,1 m/s
• Seuil : 0,9 m/s
• Vitesse de survie : 60 m/s
• Sortie : Relais à lames (impulsions)
• Câble : 3 m LIYY, résistant UV/intempéries
• Temp. op. : -40°C à +85°C
• Dimensions : Ø 136 x 151 mm
• Poids : 0,2 kg
• Matériaux : Boîtier ASA, coupelles ABS
• Montage : Tuyau ou sol
• IP : IP54
• Alimentation : 12–30 V DC
• Garantie : 2 ans
