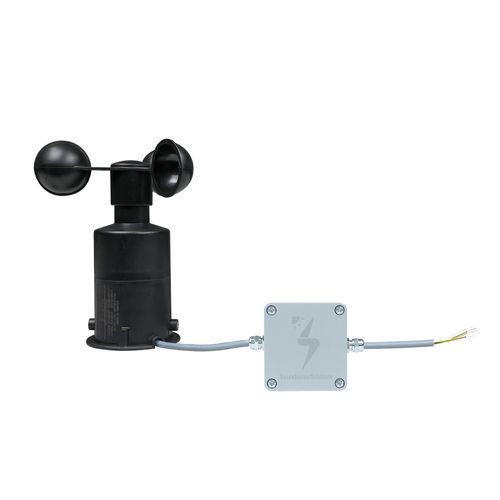

Anémomètre à coupelles 3S-WS-MB-P

pour centrale solaireà électronique intégréecompact

Présentation
Le 3S-WS-MB-P est un anémomètre à coupelles compact conçu pour mesurer la vitesse du vent horizontal dans les centrales solaires photovoltaïques et les sites industriels extérieurs. Il fournit une sortie numérique Modbus RTU via RS485 pour une intégration directe aux enregistreurs de données et aux systèmes SCADA. Le capteur est livré avec un câble LIYYC11Y PUR de 3 m, résistant aux UV et aux intempéries, adapté à une installation sur le terrain.

Pourquoi c'est utile

• La vitesse du vent influence la température des modules PV et le rendement énergétique.
• Permet de documenter les événements de vent utiles pour les évaluations de sécurité structurelle et les dossiers de garantie.
• Fournit une entrée vent fiable aux systèmes de surveillance pour améliorer le diagnostic et les alarmes.

Caractéristiques principales et avantages

• Sortie Modbus RTU (RS485) pour connexion directe aux dataloggers PV courants et aux SCADA.
• Conception compacte à coupelles avec coupelles et boîtier plastiques pour un déploiement extérieur léger.
• Câblage simple et conception nécessitant peu d'entretien, adaptée au remplacement multi-sites.

Principe de fonctionnement
Le 3S-WS-MB-P est un anémomètre à trois coupelles. Le vent entraîne la rotation des coupelles ; un aimant fixé à l'arbre rotatif actionne un interrupteur reed à chaque révolution. Un convertisseur interne compte les impulsions et calcule la vitesse du vent (m/s) ; la version Modbus transmet ensuite la valeur traitée numériquement via RS485 en registres Modbus RTU.

Comportement des impulsions

• Plus de vent → rotation plus rapide → fréquence d'impulsions plus élevée.
• Moins de vent → rotation plus lente → fréquence d'impulsions plus faible.

Applications courantes

• Centrales PV (utility, commercial, toiture) pour la surveillance de performance selon IEC 61724-1.
• Petites stations météorologiques et réseaux de surveillance environnementale.
• Sites industriels extérieurs nécessitant une entrée de vitesse du vent fiable.
• Projets agricoles et d'irrigation où le vent a un impact sur les opérations.

Installation et mise en service

• Monter sur un tuyau vertical ou une structure ; garder le capteur de niveau et parallèle au sol pour des mesures correctes.
• Choisir un emplacement dégagé, éviter les obstacles proches (murs, équipements, arbres) ; positionner au-dessus des obstacles si possible.
• Brancher l'alimentation (12–30 V DC) et RS485 (Modbus RTU) ; l'appareil commence à mesurer après le câblage.
• Entretien réduit : le boîtier plastique demande peu d'entretien ; nettoyer les coupelles en cas d'accumulation importante de saleté.

FAQ sélectionnées

• Normes : Conforme à la norme IEC 61724-1:2021 pour la surveillance de performance PV.
• Compatibilité : Compatible avec les systèmes prenant en charge RS485 / Modbus RTU.
• Câble : Livré avec câble 3 m LIYYC11Y PUR (UV et résistant aux intempéries) ; autres longueurs sur demande.
• Garantie : Garantie 2 ans couvrant les défauts de fabrication.
• Prix indicatif : généralement entre 143 EUR et 260 EUR.

Caractéristiques techniques (tableau)
Code article : 3S-WS-MB-P
Type de capteur : Anémomètre à coupelles (interrupteur reed)
Plage de mesure : 0,9–60 m/s
Précision : ≤0,5 m/s (<5 m/s) ; 10 % de la lecture (>5 m/s)
Résolution : 0,1 m/s
Seuil : 0,9 m/s
Vitesse de survie : 80 m/s
Sortie de données : RS485 jusqu'à 38400 Baud
Protocole : Modbus RTU
Alimentation : 12–30 V DC
Câble : 3 m LIYYC11Y PUR — résistant aux UV et aux intempéries
Température de fonctionnement : -40°C à +85°C (sans glace)
Dimensions : Ø 136 × 151 mm
Poids : 0,2 kg
Boîtier : ASA
Coupelles : ABS
Montage : Montage sur tuyau ou au sol
Norme : Conforme à IEC 61724-1:2021

Caractéristiques techniques

• Code article : 3S-WS-MB-P
• Type : Anémomètre à coupelles (interrupteur reed)
• Plage : 0,9–60 m/s
• Précision : ≤0,5 m/s (<5 m/s) ; 10 % (>5 m/s)
• Résolution : 0,1 m/s
• Seuil : 0,9 m/s
• Survie : 80 m/s
• Sortie : RS485 jusqu'à 38400 Baud (Modbus RTU)
• Alimentation : 12–30 V DC
• Câble : 3 m LIYYC11Y PUR (UV & résistant aux intempéries)
• Temp. opér. : -40°C à +85°C (sans glace)
• Dimensions : Ø136 × 151 mm ; Poids : 0,2 kg
• Matériaux : Boîtier ASA ; Coupelles ABS
• Montage : Tuyau ou au sol
• Norme : IEC 61724-1:2021
