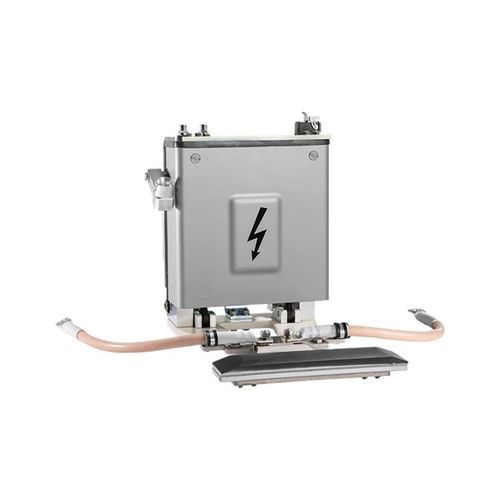

Collecteur pour véhicules

pour véhicule ferroviairepour trainpour rail

Présentation du produit
Collecteurs pour 3e rail destinés aux métros, réseaux souterrains et monorails, conçus pour assurer une contactation continue et une transmission de puissance sécurisée vers le véhicule. Fabriqués avec des matériaux de qualité pour supporter des conditions d'exploitation sévères. Transmission de courant typique : env. 1000 A à 700 V. Des protections contre le jet d'étincelles et des écrans isolants (Arc Shield) sont disponibles. La gamme comprend des systèmes à ressort et des systèmes pneumatiques, avec des options de montage selon le modèle.

Principaux avantages

• Grande diversité d'applications avec environ 40 configurations et possibilités de personnalisation
• Contactation par le haut, par le bas, latérale ou multi-face selon la géométrie de la voie
• Collecteurs multi-systèmes brevetés capables de longer les rails conducteurs par le dessous et par le dessus
• Deuxième niveau d'isolation optionnel pour la protection contre les débris métalliques du ballast
• Dispositif de retenue de la semelle (collector shoe catcher) en option pour éviter la perte des semelles
• Boîtiers de fusibles intégrés ou séparés avec fusibles spéciaux protégés contre les vibrations pour protéger l'électronique du véhicule

Variantes et montage
Disponibles en versions à ressort ou pneumatiques. Le montage dépend du modèle et peut être effectué sur le bogie ou à l'extrémité de l'essieu. Équipements de protection optionnels : Arc Shield et deuxième niveau d'isolation. Accessoires disponibles : court-circuiteurs, boîtiers de fusibles (avec fusibles protégés contre les vibrations), capteurs et bandes collectrices.

Caractéristiques techniques / spécifications

• Nom du modèle : 3rd Rail Collector Shoe
• Transmission de courant : env. 1000 A à 700 V
• Configurations : environ 40 versions différentes ; personnalisables
• Options de contactation : par le haut, par le bas, latérale ou multi-face
• Fonction multi-systèmes brevetée pour longer les rails conducteurs par le dessous et par le dessus
• Actionnement : systèmes à ressort ; systèmes pneumatiques
• Montage : sur bogie ou à l'extrémité de l'essieu (selon modèle)
• Protection : Arc Shield (écran isolant) disponible
• Deuxième niveau d'isolation optionnel pour la protection contre les débris
• Dispositif de retenue de semelle optionnel pour éviter la perte des semelles
• Accessoires : court-circuiteurs, boîtiers de fusibles intégrés ou séparés avec fusibles protégés contre les vibrations, capteurs, bandes collectrices
